Левая подножка
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

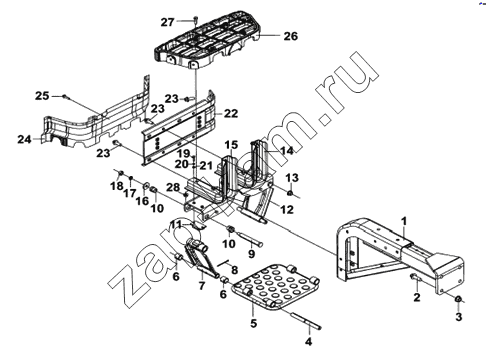

Схема/чертеж: Левая подножка / DongFeng DFL-3251A
1
2
3
4
5
6
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
1 8405369-C0101 Кронштейн 1; -
2 Q1841235 Болт 4; -
3 Q32012 Гайка 4; -
4 8405449-C0100 Шплинт 2; -
5 8405459-C0100 Подножка 1; -
6 8405452-C0100 Втулка 4; -
7 8405430-C0100 Кронштейн 1; -
8 Q500B3250 Шпилька 2; -
9 8405445-C0100 Шплинт 2; -
10 8405448-C0100 Втулка 4; -
11 8405419-C0100 Заглушка 2; -
12 8405429-C0100 Кронштейн 1; -
13 Q32010 Гайка фланцевая 4; -
14 8405409-C0100 Кронштейн 1; -
15 8405410-C0100 Кронштейн 1; -
16 Q40210 Шайба 2; -
17 Q40310 Пружинная шайба 2; -
18 Q340B10 Гайка 2; 100 ₽
19 Q150B0520 Болт 4; -
20 Q40305 Пружинная шайба 4; -
21 Q40105 Плоская шайба 4; -
22 8405340-C0100 Кронштейн 1; -
23 Q1841025 Болт 15; -
24 8405325-C0102 Защитный экран левой нижней ступени 1; -
25 Q1840612 Болт 2; 150 ₽
26 8405309-C0100 Левая нижняя подножка 1; -
27 Q150B0825 Болт 4; -
28 Q32008 Гайка 4; 240 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
