Левый, правый промежуточные валы в сборе
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

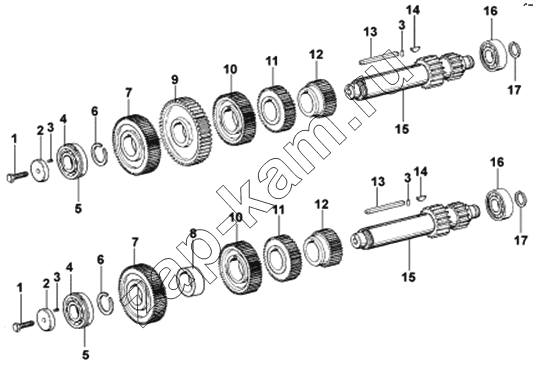

Схема/чертеж: Левый, правый промежуточные валы в сборе / DongFeng DFL-3251A
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
Поз. Артикул Название детали Кол-во Цена
1 GB21-76 Болт M10 2; -
2 19668 Переднее кольцо промежуточного вала 2; -
3 GB879-76 Штифт 6 4; -
4 370309Y Подшипник 2; -
5 C01021 Стопорное кольцо 2; 160 ₽
6 19198 Стопорное кольцо промежуточного вала 2; 170 ₽
7 19552 Подшипник вспомогательного выходного вала 2; -
8 C01025 Прокладка 1; -
9 C01026 Зубчатое колесо 1; -
10 16749 Шестерня третьей передачи 2; -
11 16751 Шестерня второй передачи 2; -
12 16753 Шестерня первой передачи 2; -
13 19673 Шплинт промежуточного вала 2; -
14 X-6-E Сегментная шпонка 2; -
15 19549 Промежуточный вал 2; -
16 102308E Подшипник 2; -
17 14317 Регулировочная прокладка заднего подшипника промежуточного вала 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
