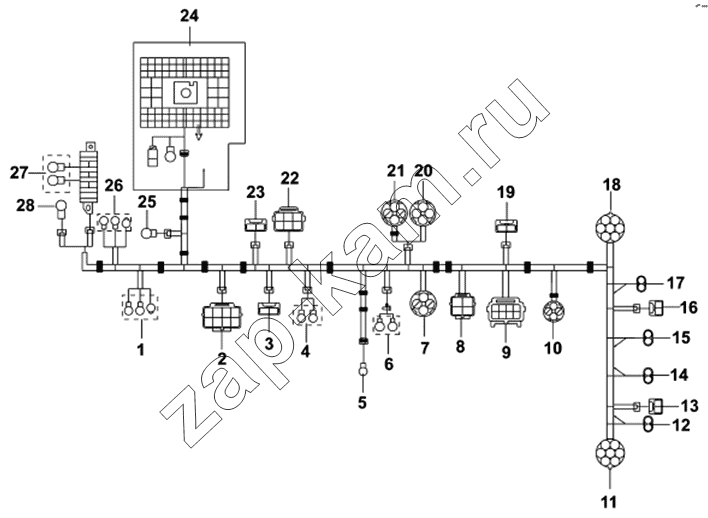

Схема пучка проводов на раме
/ DongFeng DFL-3251A
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Поз. | Артикул | Название детали | Кол-во | |
|---|---|---|---|---|
| Q150B1025 | Q150B1025 | Болт | 1; | |
| Q340B06 | Q340B06 | Гайка | 1; | |
| Q150B0845 | Q150B0845 | Болт | 2; | |
| Q150B0835 | Q150B0835 | Болт | 7; | |
| Q150B0825 | Q150B0825 | Болт | 4; | |
| Q150B0816 | Q150B0816 | Болт | 2; | |
| 37ZD2A-50130 | 37ZD2A-50130 | Кнопка вспомогательного запуска | 1; | |
| 37F-24013 | 37F-24013 | Хомут | 5; | |
| 37F-24012 | 37F-24012 | Нейлоновый уплотнитель | 5; | |
| 3750131-T0300 | 3750131-T0300 | Держатель кнопки вспомогательного запуска | 1; | |
| 35ZB8A-06105 | 35ZB8A-06105 | Лента | 10; | |
| 35ZB7-06105 | 35ZB7-06105 | Лента | 5; | |
| 3524081-T0100 | 3524081-T0100 | Резиновый вкладыш | 1; | |
| Q340B10 | Q340B10 | Гайка | 1; | |
| Q350B08 | Q350B08 | Гайка | 9; | |
| 37ZD2A-24081 | 37ZD2A-24081 | Втулка | 2; | |
| 3724954-T1400 | 3724954-T1400 | Кронштейн | 1; | |
| RQ8552020 | RQ8552020 | Защитный рукав | 6; | |
| Q68614-E | Q68614-E | Хомут | 2; | |
| Q41210 | Q41210 | Шайба | 1; | |
| Q41208 | Q41208 | Шайба | 1; | |
| Q40308 | Q40308 | Пружинная шайба | 4; | |
| Q40308 | Q40308 | Пружинная шайба | 9; | |
| Q40306 | Q40306 | Пружинная шайба | 1; | |
| Q40110 | Q40110 | Шайба | 1; | |
| Q40106 | Q40106 | Плоская шайба | 1; | |
| Q350B08 | Q350B08 | Гайка | 4; | |
| 3506350-K0100 | 3506350-K0100 | Держатель в сборе | 1; | |
| 3724580-T1401 | 3724580-T1401 | Пучок электропроводов в сборе на раме | 1; | |
| 37ZB6-24081 | 37ZB6-24081 | Втулка | 6; | |
| Q40310 | Q40310 | Пружинная шайба | 1; | |
| 1 | [Соединение с реле зажигания] | Соединение с реле зажигания | ; | |
| 2 | [Соединение с проводами бампера] | Соединение с проводами бампера | ; | |
| 3 | [Соединение с электрическим сигналом] | Соединение с электрическим сигналом | ; | |
| 4 | [Масса] | Масса | ; | |
| 5 | [Соединение с кузовом] | Соединение с кузовом | ; | |
| 6 | [Соединение с генератором] | Соединение с генератором | ; | |
| 7 | [Соединение с осушителем] | Соединение с осушителем | ; | |
| 8 | [Соединение с электромагнитным клапаном] | Соединение с электромагнитным клапаном | ; | |
| 9 | [Соединение с электромагнитным клапаном] | Соединение с электромагнитным клапаном | ; | |
| 10 | [Соединение с проводами блокировки дифференциала] | Соединение с проводами блокировки дифференциала | ; | |
| 11 | [Соединение с левым задним фонарем] | Соединение с левым задним фонарем | ; | |
| 12 | [Соединение с левым фонарем заднего хода] | Соединение с левым фонарем заднего хода | ; | |
| 13 | [Соединение с сигналом] | Соединение с сигналом | ; | |
| 14 | [Соединение с проводами боковых габаритных огней] | Соединение с проводами боковых габаритных огней | ; | |
| 15 | [Соединение с проводами боковых габаритных огней] | Соединение с проводами боковых габаритных огней | ; | |
| 16 | [Соединение с датчиком отключения сигнала] | Соединение с датчиком отключения сигнала | ; | |
| 17 | [Соединение с правым фонарем заднего хода] | Соединение с правым фонарем заднего хода | ; | |
| 18 | [Соединение с правым задним фонарем] | Соединение с правым задним фонарем | ; | |
| 19 | [Соединение с датчиком топлива] | Соединение с датчиком топлива | ; | |
| 20 | [Соединение с датчиком засоренности воздушного фильтра] | Соединение с датчиком засоренности воздушного фильтра | ; | |
| 21 | [Соединение с кнопкой вспомогательного запуска] | Соединение с кнопкой вспомогательного запуска | ; | |
| 22 | [Соединение с проводами двигателя] | Соединение с проводами двигателя | ; | |
| 23 | [Соединение с электрическим сигналом] | Соединение с электрическим сигналом | ; | |
| 24 | [Соединение с проводами кузова] | Соединение с проводами кузова | ; | |
| 25 | [Земля-масса] | Земля-масса | ; | |
| 26 | [Соединение с реле стартера] | Соединение с реле стартера | ; | |
| 27 | [Соединение с выключателем источника тока] | Соединение с выключателем источника тока | ; | |
| 28 | [Земля-масса] | Земля-масса | ; |
