Схема пучка проводов потолка кабины
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

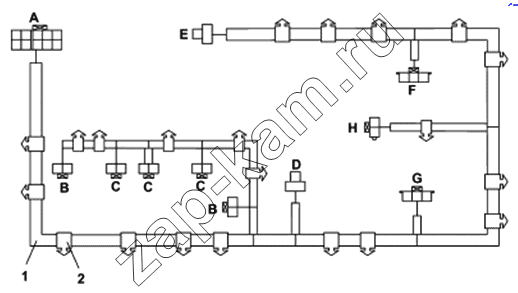

Схема/чертеж: Схема пучка проводов потолка кабины / DongFeng DFL-3251A
1
2
A
B
B
C
C
C
D
E
F
G
H
Поз. Артикул Название детали Кол-во Цена
1 3724040-C0100 Пучок проводов потолка в сборе (включая деталь №2) 1; -
2 3724941-C0100 Лента хомута 21; -
A Соединение с главным пучком проводов ; -
B Соединение с главным пучком проводов ; -
C Соединение с главным пучком проводов ; -
D Соединение с главным пучком проводов ; -
E Соединение с главным пучком проводов ; -
F Соединение с главным пучком проводов ; -
G Соединение с главным пучком проводов ; -
H Соединение с главным пучком проводов ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
