Схема пучков проводов в кабине
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

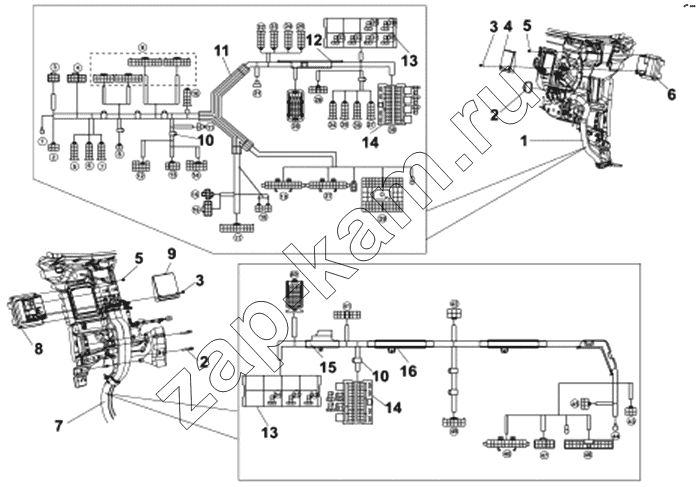

Схема/чертеж: Схема пучков проводов в кабине / DongFeng DFL-3251A
1
2
2
3
3
4
5
5
6
7
8
9
10
10
11
12
13
13
14
14
15
16
Поз. Артикул Название детали Кол-во Цена
3724414-C0100 3724414-C0100 Хомут крепления пучка проводов SMJ 3; -
Q68626 Q68626 Зажимная пластина 1; -
3724941-C0100 3724941-C0100 Лента хомута ; -
3724414-C0100 3724414-C0100 Хомут крепления пучка проводов SMJ 3; -
Q41106 Q41106 Шайба 1; -
1 3724020-C0106 Главный пучок проводов (включая детали №10-14) 1; -
2 3724946-C0100 Хомут 1; -
3 Q1840612 Болт 1; 150 ₽
4 3724411-C0100 Левая крышка кассеты SMJ (многофункциональный разъем) 1; -
5 Q32206 Гайка 14; -
6 3724410-C0100 Левая крышка кассеты SMJ 1; -
7 3724030-C0106 Главный пучок проводов кабины правый (включая детали № 10, 13~16) 1; -
8 3724420-C0100 Левая кассета SMJ 1; -
9 3724421-C0100 Левая крышка кассеты SMJ 1; -
10 3724922-C0100 Хомут 1; -
11 3724022-C0100 Защитный экран пучка проводов 1; -
12 3722010-C0100 Блок предохранителей 1; -
13 3735100-C0100 Блок реле 1; -
14 3722010-C0100 Блок предохранителей 1; -
15 3724033-C0100 Защитный экран пучка проводов 1; -
16 3724034-C0100 Защитный экран пучка проводов 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
