Схема трубопроводов пневмотормозов
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

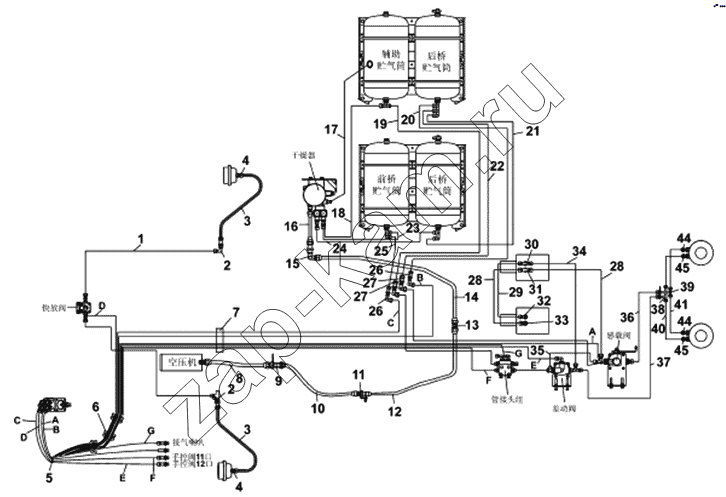

Схема/чертеж: Схема трубопроводов пневмотормозов / DongFeng DFL-3251A
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
44
44
45
45
Поз. Артикул Название детали Кол-во Цена
35N-06027 35N-06027 Гайка 1; -
3506086-T1400 3506086-T1400 Кронштейн 1; -
Q353B27 Q353B27 Гайка 1; -
Q353B16 Q353B16 Гайка 1; -
35N-06032 35N-06032 О-кольцо 1; -
35ZB7-06088 35ZB7-06088 Кронштейн 1; -
Q150B0835 Q150B0835 Болт 1; -
Q340B08 Q340B08 Гайка 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
35N-06027 35N-06027 Гайка 1; -
35N-06032 35N-06032 О-кольцо 1; -
Q41016 Q41016 Шайба 1; -
35N-06032 35N-06032 О-кольцо 1; -
35N-06027 35N-06027 Гайка 1; -
Q353B27 Q353B27 Гайка 1; -
35N-06032 35N-06032 О-кольцо 1; -
35N-06027 35N-06027 Гайка 1; -
Q41020 Q41020 Шайба 2; -
Q353B20 Q353B20 Гайка 2; -
Q41016 Q41016 Шайба 2; -
Q353B16 Q353B16 Гайка 2; -
Q353B20 Q353B20 Гайка 1; -
Q351B18 Q351B18 Гайка 2; -
Q41018 Q41018 Шайба 2; -
35N-06032 35N-06032 О-кольцо 2; -
35N-06027 35N-06027 Гайка 2; -
35N-06032 35N-06032 О-кольцо 2; -
35N-06027 35N-06027 Гайка 2; -
35ZB7-06102 35ZB7-06102 Лента хомута 4; -
35ZB8A-06105 35ZB8A-06105 Лента 4; -
Q150B0825 Q150B0825 Болт 4; -
Q340B08 Q340B08 Гайка 4; -
Q40308 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
Q41020 Q41020 Шайба 1; -
35ZB8A-06102 35ZB8A-06102 Лента хомута 44; -
35ZB8A-06105 35ZB8A-06105 Лента 44; -
Q150B1230 Q150B1230 Болт 31; -
Q150B1240 Q150B1240 Болт 13; -
Q40312 Q40312 Пружинная шайба 44; -
Q340B12 Q340B12 Гайка 44; -
1 RQ85010185 Трубка в сборе 1; -
2 35ZB1-06071 Штуцер 2; -
3 Q-22N-600W Шланг в сборе 2; -
4 35N-06153 Штуцер 2; -
5 3506110-T1400 Комплект трубопроводов 1; -
6 3506820-T0500 Держатель в сборе 1; -
7 35ZB8A-06101 Кронштейн 44; -
8 3506202-T1400 Трубка в сборе 1; -
9 3506094-T0400 Штуцер 1; -
10 35Z06-06050 Трубка в сборе 1; -
11 35ZB3A-06070 Фитинг 1; -
12 3506204-T1400 Трубка в сборе 1; -
13 35ZB3A-06108 Штуцер 2; -
14 3506206-T1400 Трубка в сборе 1; -
15 35ZB3A-06101 Угольник 1; -
16 3506208-T1400 Трубка в сборе 1; -
17 RQ8500630 Трубка в сборе 1; -
18 3506530-T1400 Трубка в сборе 1; -
19 3506512-T1400 Трубка в сборе 1; -
20 3506516-T1400 Трубка в сборе 1; -
21 3506510-ZB700 Трубка в сборе 1; -
22 3506514-T1400 Трубка в сборе 1; -
23 3506526-T1400 Трубка в сборе 1; -
24 3506522-T1400 Трубка в сборе 1; -
25 3506510-T1400 Трубка в сборе 1; -
26 35Z06A-06127 Угольник 2; -
27 35Z61-06128 Угольник 2; -
28 RQ8501470 Трубка в сборе 2; -
29 RQ8501070 Трубка в сборе 1; -
30 35B06-06094 Тройник 1; -
31 35ZB3-06094 Тройник 1; -
32 35N-06124 Угольник 1; -
33 35Z41-06105 Штуцер 1; -
34 RQ8501080 Трубка в сборе 1; -
35 3506510-T1100 Трубка в сборе 1; -
36 RQ85014135J Трубка в сборе 1; -
37 RQ85010155D Трубка в сборе 1; -
38 35ZB3-06096 Тройник 1; -
39 35ZB3-06095 Тройник 1; -
40 RQ8501035 Трубка в сборе 1; -
41 RQ8501435 Трубка в сборе 1; -
42 RQ8501030 Трубка нейлоновая 1; -
43 RQ8501430 Трубка в сборе 1; -
44 35Z41-06105 Штуцер 2; -
45 35N-06124 Угольник 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
