Система питания воздухом
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

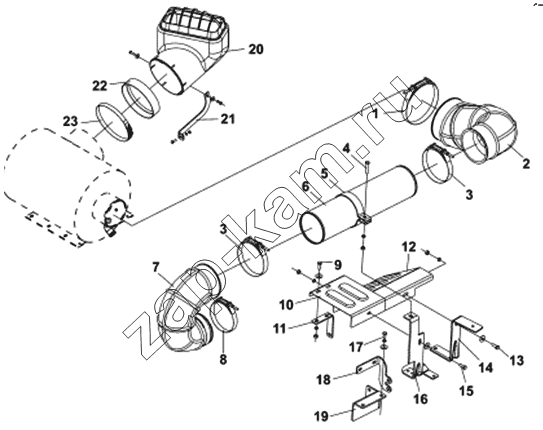

Схема/чертеж: Система питания воздухом / DongFeng DFL-3251A
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40208 Q40208 Шайба 1; -
Q340B08 Q340B08 Гайка 1; -
Q40208 Q40208 Шайба 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q340B08 Q340B08 Гайка 1; -
Q340B08 Q340B08 Гайка 2; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 2; -
Q40208 Q40208 Шайба 2; -
Q340B08 Q340B08 Гайка 2; -
Q150B0825 Q150B0825 Болт 2; -
Q40208 Q40208 Шайба 3; -
Q340B08 Q340B08 Гайка 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 1; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q340B08 Q340B08 Гайка 2; -
1 RQ677160 Хомут 1; -
2 1109027-T0500 Впускной патрубок 1; -
3 RQ677130 Хомут 2; -
4 Q150B0835 Болт 1; -
5 12ZB6-03032 Хомут 1; -
6 1109024-T1400 Воздуховод 1; -
7 1109021-T0500 Патрубок 1; -
8 RQ677115 Хомут 1; -
9 Q150B0825 Болт 2; -
10 1109028-T0500 Теплоизоляционный экран 1; -
11 1109094-T0500 Кронштейн теплоизоляционного экрана 1; -
12 1109099-T0500 Теплоизоляционный экран 1; -
13 Q150B0825 Болт 1; -
14 1109096-T0500 Кронштейн теплоизоляционного экрана 1; -
15 Q150B0820 Болт 1; -
16 1109030-K0700 Кронштейн впускной трубы 1; -
17 Q150B0825 Болт 2; -
18 1109097-T0500 Кронштейн теплоизоляционного экрана 1; -
19 12Z24-03031 Кронштейн 1; -
20 11ZD2A-09040 Воздухозаборник в сборе 1; -
21 11ZD2A-09044 Кронштейн воздухозаборника 1; -
22 11ZD2A-09047 Патрубок 1; -
23 12ZB6-03032 Хомут 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
