Установка верхней крышки КПП в сборе
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

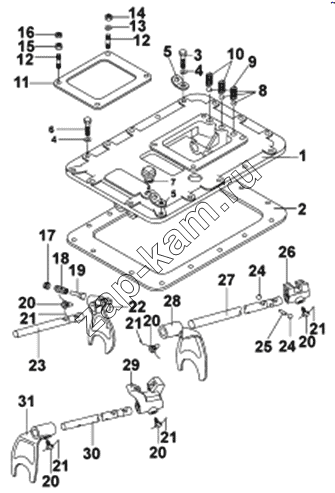

Схема/чертеж: Установка верхней крышки КПП в сборе / DongFeng DFL-3251A
1
2
3
4
4
5
6
8
9
10
11
12
12
13
14
15
16
17
18
19
20
20
20
20
20
21
21
21
21
21
22
23
24
24
25
26
27
28
29
30
31
Поз. Артикул Название детали Кол-во Цена
1 F99980 Крышка 1; -
2 14918 Прокладка крышки 1; -
3 GB21-76 Болт M10 2; -
4 GB93-76 Стопорная шайба 16; -
5 20815-2 Кронштейн 2; -
6 GB21-76 Болт M10 14; -
7 Q614B10 Прокладка 1; -
8 GB308-89 Шарик 3; -
9 F96084 Пружина 1; -
10 F96085 Пружина 2; 360 ₽
11 1642 Пластина 1; -
12 11066 Шпилька 4; по запросу
13 GB93-76 Стопорная шайба 2; -
14 Q361B10 Гайка 2; -
15 X-1-603 Гайка 2; -
16 Q351B10 Гайка 2; -
17 8968 Резьбовая заглушка 1; -
18 8774-1 Стопорная пружина 1; -
19 F99671 Плунжер 1; -
20 3220 Крепежный болт 5; 3 090 ₽ - 249 400 ₽
21 1819 Проволка ; 140 ₽
22 F99664 Вилка пониженной передачи 1; -
23 16132 Ось 1; -
24 GB308-89 Шарик 2; -
25 1634 Блокировочный палец 1; 7 360 ₽
26 F99588 Блок зубчатой передачи 1; -
27 16133 Ось 1; -
28 16135 Вилка первой и второй передачи 1; -
29 F99589 Блок зубчатой передачи 1; -
30 18643 Ось 1; -
31 16136 Вилка третьей и четвертой передачи 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
