Влагомаслоотделитель
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

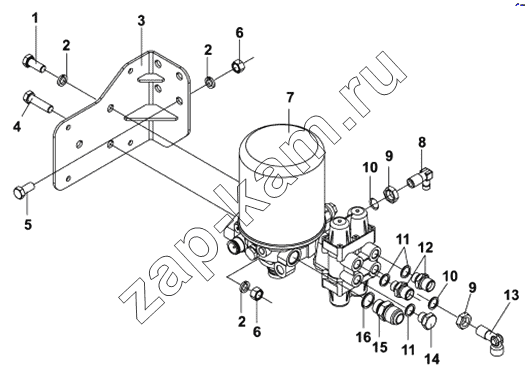

Схема/чертеж: Влагомаслоотделитель / DongFeng DFL-3251A
1
2
2
2
3
4
5
6
6
7
8
9
9
10
10
11
11
12
13
14
15
16
Поз. Артикул Название детали Кол-во Цена
1 35B06-06156 Болт 2; -
2 Q40312 Пружинная шайба 7; -
3 3543101-T1400 Кронштейн 1; -
4 Q150B1245 Болт 1; -
5 Q150B1225 Болт 4; -
6 Q340B12 Гайка 5; -
7 3543ZD2A-001 Влагомаслоотделитель в сборе 1; -
8 35DR10-06027 Угольник 1; -
9 35N-06027 Гайка 2; -
10 35N-06032 О-кольцо 2; -
11 35N-06037 Шайба 3; -
12 35ZB1-06031 Штуцер 2; -
13 35Z41-06105 Штуцер 1; -
14 35N-06038 Заглушка 1; -
15 35ZB3A-06152 Штуцер 1; -
16 35N-06036 Уплотнительное кольцо 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
