Воздушные ресиверы в сборе
/ DongFeng DFL-3251A

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

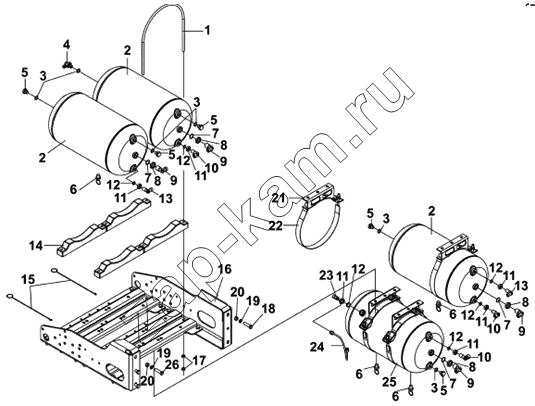

Схема/чертеж: Воздушные ресиверы в сборе / DongFeng DFL-3251A
1
2
2
2
3
3
3
3
4
5
5
5
5
5
6
6
6
6
7
7
7
7
8
8
8
8
9
9
9
9
10
10
10
11
11
11
11
11
11
12
12
12
12
12
12
13
13
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 35N-13017 Скоба 4; -
2 3513B40B-010 Воздушный ресивер в сборе 3; -
3 35N-06037 Шайба 7; -
4 3524Z06A-010 Пробка 1; -
5 35N-06038 Заглушка 6; -
6 3513D-040 Клапан сливной 5; -
7 35N-06031 О-кольцо 4; -
8 35N-06026 Гайка 4; -
9 35.6B2-06090 Угольник 4; -
10 35Z41-06105 Штуцер 3; -
11 35N-06027 Гайка 6; -
12 35N-06032 О-кольцо 6; -
13 35N-06124 Угольник 2; -
23 35DR10-06027 Угольник 1; -
24 RQ8500630 Трубка в сборе 1; -
25 3513010-ZB300 Воздушный ресивер в сборе 1; -
26 Q150B1245 Болт 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
