3405A-T1400 Трубопроводы гидросистемы рулевого управления
/ DongFeng DFL-3251A Euro3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

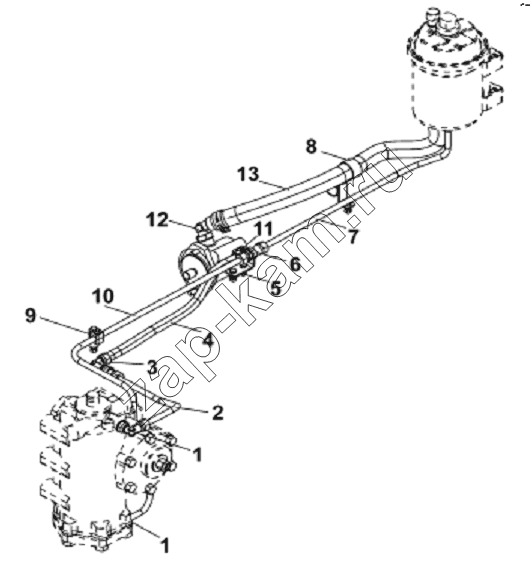

Схема/чертеж: 3405A-T1400 Трубопроводы гидросистемы рулевого управления / DongFeng DFL-3251A Euro3
1
1
2
3
4
5
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
Q340B08 Q340B08 Гайка 2; -
34N-08017 34N-08017 Хомут 2; -
34N-05019 34N-05019 Прокладка 1; -
34N-05018 34N-05018 Стопорное кольцо 1; -
34N-05017 34N-05017 Гайка 1; -
34N-05016 34N-05016 Штуцер 1; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q340B08 Q340B08 Гайка 2; -
Q150B0860 Q150B0860 Болт 2; -
35D-06806 35D-06806 Кронштейн 2; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q150B0825 Q150B0825 Болт 1; -
Q150B0820 Q150B0820 Болт 1; -
34ZB1-05071 34ZB1-05071 Кронштейн 1; -
Q40308 Q40308 Пружинная шайба 2; 10 ₽ - 60 ₽
Q340B08 Q340B08 Гайка 2; -
Q150B0825 Q150B0825 Болт 2; -
Q351B18 Q351B18 Гайка 1; -
1 34ZB3-06040-A Угольник 2; -
2 34ZB3-05012 Трубка 1; -
3 34Z24F-05023 Штуцер 1; -
4 3405030-T1400 Шланг высокого давления в сборе 1; -
5 34N-05021 Кронштейн 1; -
6 Q81312 Штуцер 1; -
7 3405052-T1400 Труба возврата масла в сборе 1; -
8 34N-06016 Зажим 1; -
9 35D-06805 Скобка 2; -
10 3405042-T1400 Труба возврата масла в сборе 1; -
11 34N-05015 Проходной штуцер входа масла в сборе 1; -
12 34Z07-06025 Угольник 1; -
13 34E56-06015 Шланг подачи масла из бака в гидронасос 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
