8406A-C0101 Передний бампер
/ DongFeng DFL-3251A Euro3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

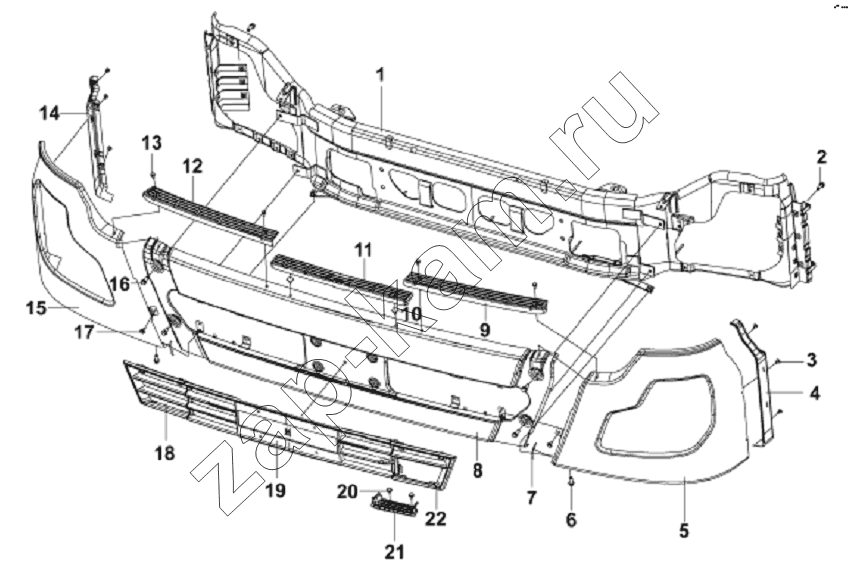

Схема/чертеж: 8406A-C0101 Передний бампер / DongFeng DFL-3251A Euro3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
Поз. Артикул Название детали Кол-во Цена
Q40106 Q40106 Плоская шайба 2; -
Q40306 Q40306 Пружинная шайба 2; -
Q40306 Q40306 Пружинная шайба 4; -
Q40106 Q40106 Плоская шайба 4; -
Q3228 Q3228 Гайка 2; -
1 8406105-C0101 Каркас буфера в сборе 1; -
2 Q1841025-Z5 Болт 6; -
3 8406063-C0100 Фиксатор 6; -
4 8406059-C0101 Левая накладка 1; -
5 8406019-C0101 Левая боковая накладка буфера в сборе 1; -
6 Q1841025-Z592 Болт 1; -
7 8406051-C0100 Резиновый буферный блок 2; -
8 8406010-C0101 Средняя накладка буфера в сборе 1; -
9 8406079-C0100 Левая подножка буфера 1; -
10 8406088-C0100 Болт 2; -
11 8406085-C0100 Средняя подножка буфера 1; -
12 8406080-C0100 Правая подножка буфера 1; -
13 RQ1760625-Z5 Болт 4; -
14 8406060-C0101 Правая накладка 1; -
15 8406020-C0101 Правая боковая накладка буфера в сборе 1; -
16 Q1841025-Z5 Болт 4; -
17 RQ1760620 Болт 2; -
18 28ZX288-03134 Крышка правого буксирного крюка 1; -
19 8406035-C0100 Решетка буфера 1; -
20 Q2140615-Z5 Болт 2; -
21 8406045-C0100 Подножка буфера 1; -
22 8406039-C0100 Заглушка левого буксирного крюка 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
