RT-11509G-12 Задняя крышка
/ DongFeng DFL-3251A Euro3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

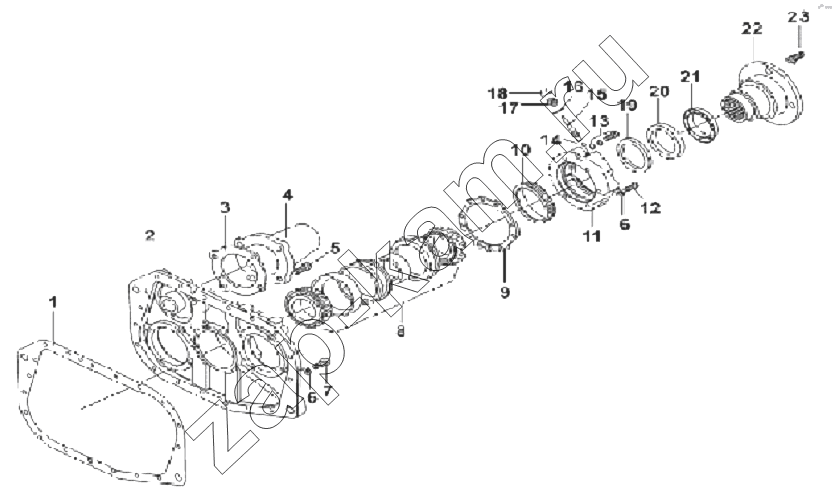

Схема/чертеж: RT-11509G-12 Задняя крышка / DongFeng DFL-3251A Euro3
1
2
3
4
5
5
6
7
8
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
HG4-333-66 HG4-333-66 Уплотнительное кольцо 1; -
1 14335 Прокладка 1; -
2 JS180-1707015 Крышка задняя 1; -
3 JS180-1707053 Прокладка крышки промежуточного вала демультипликатора 1; -
4 JS180-1707052 Крышка удлиненного промежуточного вала 1; -
5 A-C09008 Болт 8; -
6 GB93-76 Стопорная шайба 19; -
7 GB21-76 Болт M10 15; -
8 JS180-1707109 Подшипник роликовый конический 1; -
9 JS180-1707156 Прокладка 1; -
10 LF28-3802033 Ведущая шестерня привода спидометра 1; -
11 JS180-1707155 Крышка заднего подшипника выходного вала 1; -
12 GB21-76 Болт M10 5; -
13 A-C09009 Болт 1; -
14 7992 Кожух 1; по запросу
15 Вал привода Вал привода одометра 1; -
16 F91005-1 Уплотнитель ограничителя хода 1; -
17 GB32.1-88 Болт M1075 1; -
18 X11412 Кожух ограничителя хода 1; -
19 19109 Сальник 1; -
20 C01032 Сальник крышки заднего подшипника 1; -
21 F96119 Пылезащитный чехол 1; -
22 JS180-1701159-2 Фланец выходного вала 1; -
23 Q151B1450TF2 Болт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
