A/C Pipeline Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

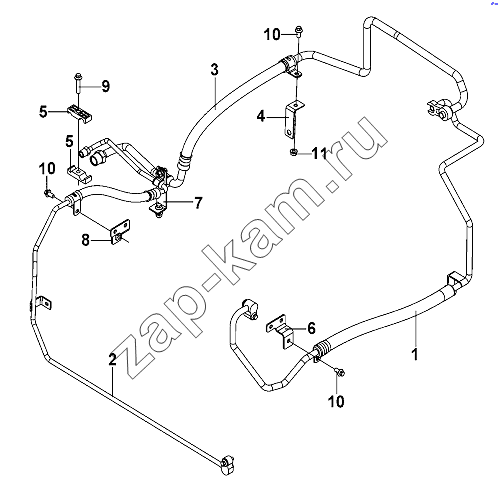

Схема/чертеж: A/C Pipeline Group / DongFeng DFL-3251AW1
1
2
3
4
5
5
6
7
8
9
10
10
10
11
Поз. Артикул Название детали Кол-во Цена
Q1840820 Q1840820 Болт 1; 150 ₽
11211000 11211000 Bracket assembly 1; -
Q1841020 Q1841020 Болт 1; -
Q1840825 Q1840825 Болт 4; -
Q1840830 Q1840830 Болт 1; -
10417600 10417600 Pipe clip bushing 1; -
10417500 10417500 Pipe clip 1; -
10417000 10417000 Single-hole clamp 1; -
10417200 10417200 Bushing,pipe clamp 1; -
10136100 10136100 Pipe clamp 2; -
10136200 10136200 Pipe clamp 1; -
1 11210600 A/C Pipe assembly connecting compressor outlet 1; -
2 11210700 A/C pipe assembly connecting condenser outlet 1; -
3 11210800 A/C Pipe assembly connecting compressor intake 1; -
4 11210900 Bracket 1; -
5 10135100 Double-pipe clip 2; -
6 10956500 Bracket assembly 1; -
7 11210500 Bracket, heater pipeline 1; -
8 11131300 Bracket assembly 1; -
9 Q1840840 Bolt 1; -
10 Q1840816 Болт 7; 150 ₽
11 Q32008 Гайка 3; 240 ₽
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
