Air Brake Valve Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

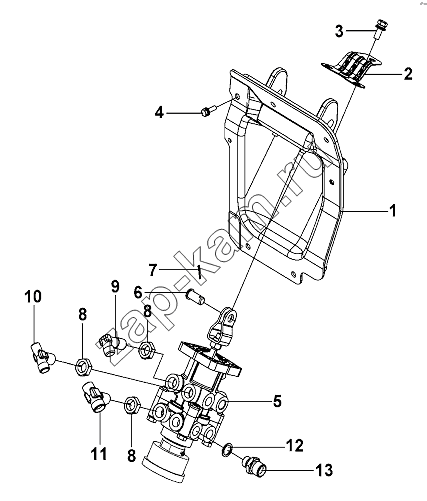

Схема/чертеж: Air Brake Valve Group / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
8
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
10073500 10073500 O-ring 3; -
1 10726500 Bracket assembly, brake valve 1; -
2 10069300 Bracket, limiting stopper of brake switch 1; -
3 Q1840820 Болт 4; 150 ₽
4 Q1840620-F7 Bolt 7; -
5 10761000 Brake valve assembly 1; -
6 10069100 Pin shaft, brake valve pushrod yoke 1; -
7 Q500B0220 Шплинт 1; -
8 10073200 Nut 3; -
9 10068800 Elbow joint,brake valve 1; -
10 10068900 Three-way pipe joint,brake valve 1; -
11 10069000 Three-way pipe joint,brake valve 1; -
12 10073800 Sealing ring 1; -
13 10076200 End pipe joint 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
