Air pipeline group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

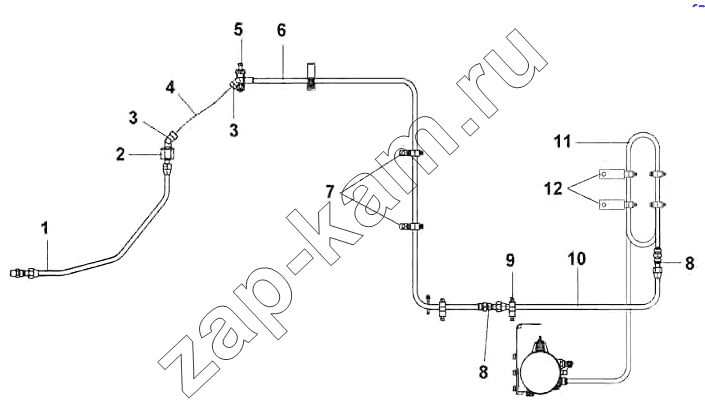

Схема/чертеж: Air pipeline group / DongFeng DFL-3251AW1
1
2
3
3
4
5
6
7
8
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
Q1840845 Q1840845 Bolt 5; -
Q32008 Q32008 Гайка 8; 240 ₽
Q1840885 Q1840885 Bolt 2; -
10074400 10074400 Lower support, single-hole clamp 1; -
10725900 10725900 Bracket, pipe clamp 2; -
10067300 10067300 Bracket, pipe clamp 1; -
Q32010 Q32010 Гайка фланцевая 2; -
Q1841025 Q1841025 Болт 2; -
Q32008 Q32008 Гайка 6; 240 ₽
Q1840845 Q1840845 Bolt 8; -
Q32012 Q32012 Гайка 2; -
Q1841245 Q1841245 Болт 2; -
Q32012 Q32012 Гайка 2; -
Q353B22 Q353B22 Гайка 2; -
Q1841225 Q1841225 Болт 2; 270 ₽
1 12303300 The 1st air pipe assembly, air compressor to drier 1; -
2 12305500 Bracket 1; -
3 10075600 Septa elbow pipe joint 2; -
4 10880100 High temperature hose assembly 1; -
5 11418900 Bracket, pipe clamp 1; -
6 11519400 The 2nd air hose assembly, connecting the air compressor and dryer 1; -
7 10496600 Harness support 2; -
8 10074200 Straight joint 2; -
9 10074300 Upper support, single-hole clamp 9; -
10 12303400 The 3rd air pipe assembly, air compressor to drier 1; -
11 12303500 The 4th air pipe assembly, air compressor to drier 1; -
12 10585300 Pipe clamp 8; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
