Connecting Pipe Group, Turbocharger Outlet
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

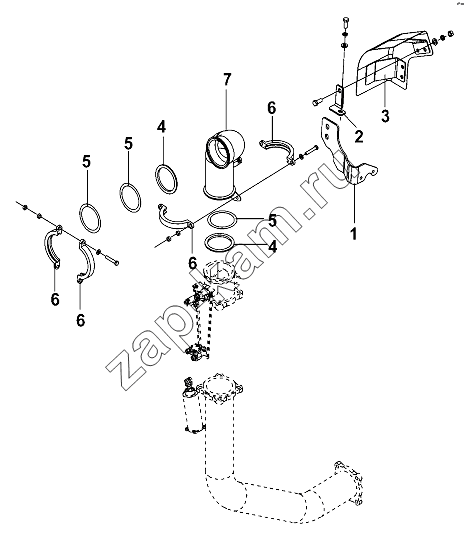

Схема/чертеж: Connecting Pipe Group, Turbocharger Outlet / DongFeng DFL-3251AW1
1
2
3
4
4
5
5
5
6
6
6
6
7
Поз. Артикул Название детали Кол-во Цена
Q1840820 Q1840820 Болт 2; 150 ₽
Q1841020 Q1841020 Болт 4; -
Q32010 Q32010 Гайка фланцевая 1; -
Q150B0845 Q150B0845 Болт 4; -
Q340B08 Q340B08 Гайка 8; -
1 12216100 Bracket, connecting pipe of supercharger outlet 1; -
2 10696700 Bracket, thermal insulation board 1; -
3 10696800 Insulation board assembly- exhaust pipe 1; -
4 10447600 Gasket 2; -
5 10447700 Sealing gasket 2; -
6 10447800 Circlip 4; -
7 10448100 Connecting pipe, the turbocharger outlet 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
