Control device assembly
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

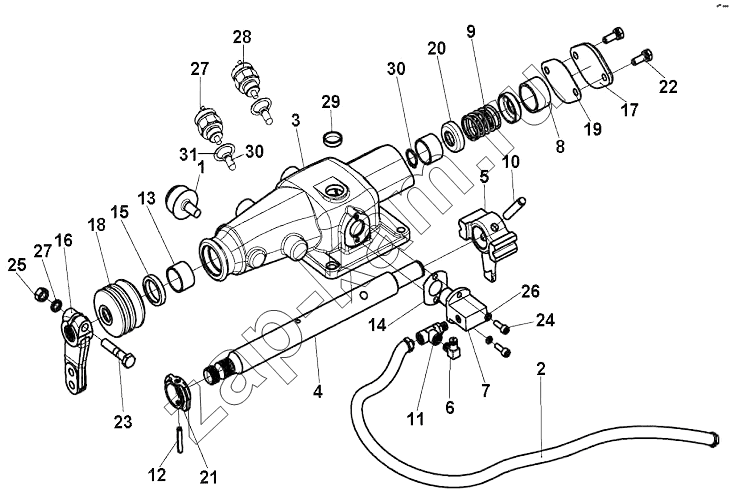

Схема/чертеж: Control device assembly / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
30
31
Поз. Артикул Название детали Кол-во Цена
10704100 10704100 Control device assembly 1; -
1 10689600 Vent plug 1; -
2 10691700 Tube assembly 1; -
3 10704200 Control unit housing 1; -
4 10699400 Horizontal shift lever 1; -
5 10699500 Shifting block 1; -
6 10699600 90 Degree quick coupler 2; -
7 10699800 Valve 1; -
8 10699900 Limiting sleeve 1; -
9 10700000 Compression spring 1; -
10 10735400 Cylindrical pin 1; -
11 10735500 Three-way pipe joint 1; -
12 10736100 Elastic cylindrical pin 1; -
13 10736900 Horizontal shift lever bushing 2; -
14 10737000 Gasket 1; -
15 10737100 Oil seal 1; -
16 10737400 LRC-shifting arm 1; -
17 10737800 Lateral plate 1; -
18 10737900 Sleeve 1; -
19 10738000 End gasket 1; -
20 10738100 Spring seat 2; -
21 10738200 Low reverse gear switch control block 1; -
22 Q1420822 Bolt & Spring washer subassembly 2; 90 ₽
23 Q151B1050 Bolt 1; -
24 Q218B0618 Screw 2; -
25 Q341B10 Гайка 1; -
26 Q40306 Пружинная шайба 2; -
27 10692000 Pressure switch 1; -
28 10734300 Pressure switch 1; -
29 Q72224 Заглушка 1; -
30 Q40310 Пружинная шайба 1; -
30 Q43120 Пружинная шайба 1; -
31 Q72318T3 Уплотнительное кольцо 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
