Cylinder Assembly, Range Box, Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

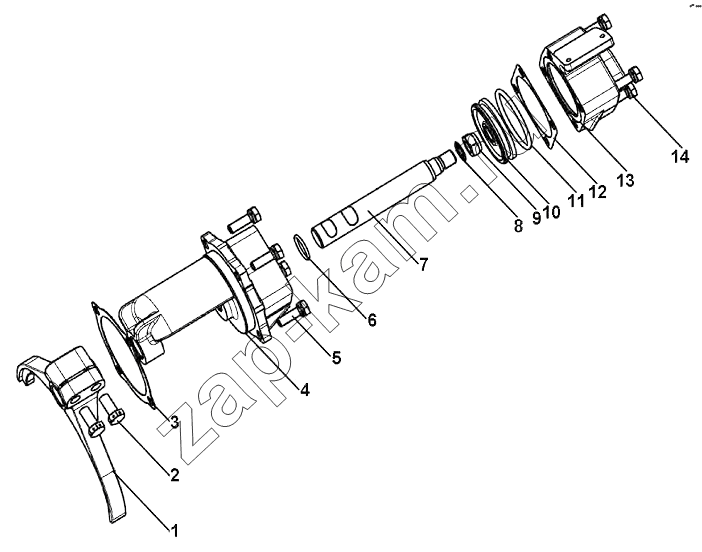

Схема/чертеж: Cylinder Assembly, Range Box, Group / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
12027000 12027000 Deputy chamber cylinder assembly 1; -
1 11926600 Range box fork 1; -
2 Q171B1225 Bolt 2; -
3 10689200 Gasket 1; -
4 11929700 Scope rail cylinder 1; -
5 Q1421032 Bolt & Spring washer subassembly 4; -
6 10828100 O-ring 1; -
7 11929600 Range shift fork shaft 1; -
8 10828000 O-ring 1; -
9 12252300 Hexagonal nylon ring locking nut 1; -
10 10734800 Range shift cylinder piston 1; -
11 10705700 O-ring 1; -
12 10689300 Cylinder clover sealing pad 1; -
13 12265100 Цилиндр 1; -
14 Q1421065 Bolt & Spring washer subassembly 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
