Cylinder Block Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

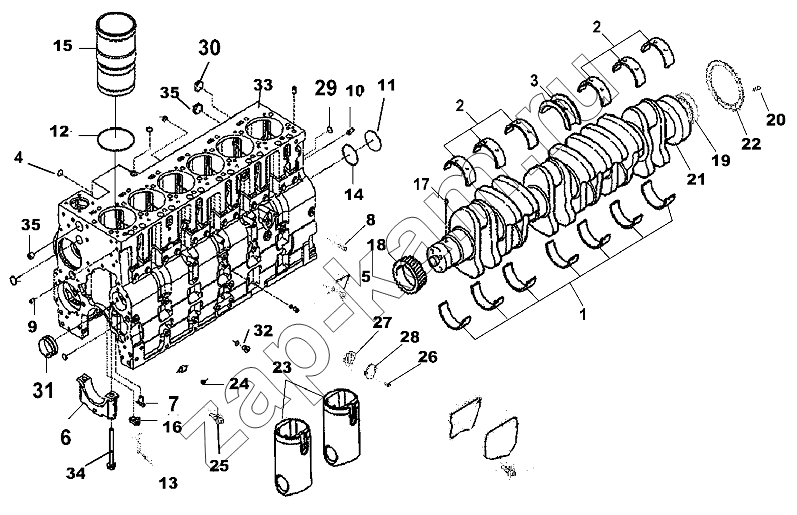

Схема/чертеж: Cylinder Block Group / DongFeng DFL-3251AW1
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
35
Поз. Артикул Название детали Кол-во Цена
1 10257300 Lower crankshaft shell 7; -
2 10257400 Upper crankshaft shell 6; -
3 10257500 Thrust bearing shell of crankshaft 1; -
4 10148900 Screw plug 1; -
5 10256700 Screw plug 1; -
6 10536500 Main bearing cover 7; -
7 10928100 Drain valve 1; -
8 10152100 Screw plug 6; -
9 10522600 Dowel pin 2; -
10 10523200 Dowel pin 4; -
11 10523300 Bowl plug 1; -
12 10524500 Rectangular seal ring 6; -
13 10524800 Bolt 6; -
14 10527800 O ring 1; -
15 10533400 Cylinder sleeve 6; -
16 10258701 Piston cooling nozzle 6; -
17 10155700 Dowel pin 1; -
18 10526100 Crankshaft gear 1; -
19 10745300 Dowel pin 1; -
20 10772100 Bolt 4; -
21 10772700 Crankshaft 1; -
22 10774000 Speed sensor 1; -
23 10534600 Tappet body 12; -
24 10772900 Bolt 1; -
25 10774200 Bolt 1; -
26 10153400 Bolt 2; -
27 10159000 Gasket,cover plate 1; -
28 10160600 Plate,Cover 1; -
29 10154200 Bowl plug 3; -
30 10155800 Bowl plug 3; -
31 10533300 Camshaft bushing 7; -
32 10542200 Fixing pin 12; -
33 10776500 Cylinder body 1; -
34 10258600 Bolt, main bearing cover 14; -
35 10519900 Bowl plug 3; -
36 10520100 Bowl plug 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
