Deaerator circulation line group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

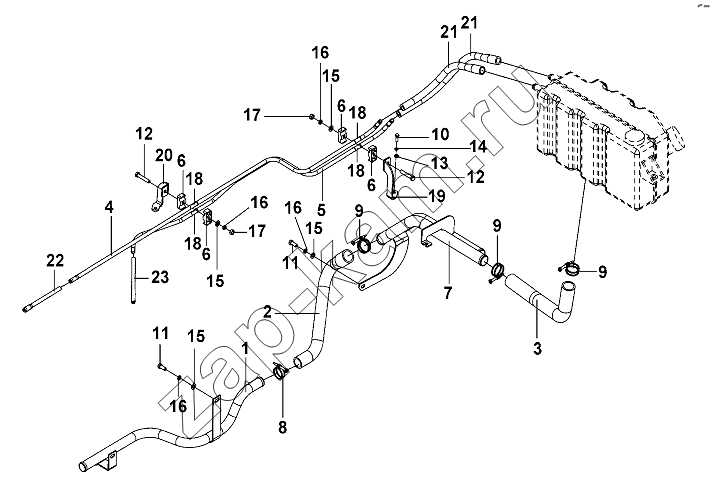

Схема/чертеж: Deaerator circulation line group / DongFeng DFL-3251AW1
1
2
3
4
5
6
6
6
6
7
8
10
11
11
12
12
13
14
15
15
15
15
16
16
16
16
17
17
18
18
18
18
19
20
21
21
22
23
Поз. Артикул Название детали Кол-во Цена
10076700 10076700 Band 1; -
Q67238 Q67238 Хомут 2; -
Q67216 Q67216 Хомут 2; -
Q67222 Q67222 Хомут 1; -
Q67216 Q67216 Хомут 1; -
Q67216 Q67216 Хомут 2; -
Q40108 Q40108 Плоская шайба 4; -
Q40308 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
Q67222 Q67222 Хомут 2; -
Q67238 Q67238 Хомут 1; -
Q150B0820 Q150B0820 Болт 1; -
Q40108 Q40108 Плоская шайба 1; -
Q40308 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
1 10450100 Water return steel tube assembly 1; -
2 10450400 Water return rubber hose 1; -
3 10450300 Water return rubber pipe,to subsidiary water tank 1; -
4 10449400 Degassing steel pipe, water tank 1; -
5 10449500 Degassing steel pipe, engine 1; -
6 10072600 Double-pipe clip 4; -
7 10450200 Water return steel tube assembly 1; -
8 Q67235 Хомут 1; -
10 Q150B0618 Болт 1; -
11 Q150B0820 Болт 1; -
12 Q150B0845 Болт 2; -
13 Q40106 Плоская шайба 1; -
14 Q40306 Пружинная шайба 1; -
15 Q40108 Плоская шайба 1; -
16 Q40308 Пружинная шайба 1; 10 ₽ - 60 ₽
17 Q340B08 Гайка 4; -
18 11019000 Rubber bushing 4; -
19 10449600 Degassing steel pipe bracket 1; -
20 10449700 Degassing steel pipe bracket 1; -
21 11405300 Deaerator rubber hose 2; -
22 10449900 Deaerator rubber hose, radiator 1; -
23 10450000 Deaerator rubber hose, engine 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
