Front And Rear Air Reservoir Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

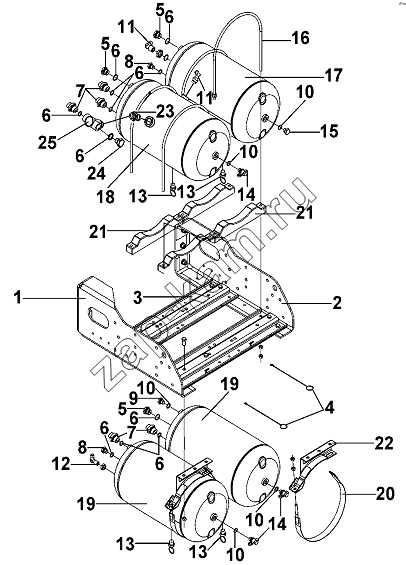

Схема/чертеж: Front And Rear Air Reservoir Group / DongFeng DFL-3251AW1
1
2
3
4
5
5
5
6
6
6
6
6
6
6
6
7
7
8
8
9
10
10
10
10
10
11
12
13
13
13
13
14
14
15
16
17
18
19
19
20
21
21
22
23
24
25
Поз. Артикул Название детали Кол-во Цена
10881800 10881800 Reservoir frame assembly 1; -
Q32012 Q32012 Гайка 6; -
Q1841255 Q1841255 Болт 4; -
Q1841245 Q1841245 Болт 2; -
Q340B10 Q340B10 Гайка 24; 100 ₽
Q1841225 Q1841225 Болт 8; 270 ₽
Q32012 Q32012 Гайка 8; -
10072300 10072300 End pipe joint 1; -
10073700 10073700 Sealing ring 9; -
10092500 10092500 Wire harness strap 2; -
10092400 10092400 Plastic sleeve 2; -
Q40212 Q40212 Шайба 4; -
12304200 12304200 Air reservoir sub-assembly 1; -
Q1841050 Q1841050 Шестигранный болт 4; -
Q1841230 Q1841230 Bolt 4; -
Q32010 Q32010 Гайка фланцевая 4; -
Q32012 Q32012 Гайка 4; -
1 11207400 Reservoir left lateral plate 1; -
2 11207500 Reservoir right lateral plate 1; -
3 11207600 Connection plate 2; -
4 10881900 Steel wire drawing hook 2; -
5 10075800 Screw plug 3; -
6 10073700 Sealing ring 3; -
7 10072300 End pipe joint 4; -
8 10075700 End pipe joint 2; -
9 12302900 Transition joint 1; -
10 10073800 Sealing ring 5; -
11 10064300 Tube connector assembly 2; -
12 10064100 Elbow pipe joint assembly 1; -
13 10068600 Water drain valve assembly 5; -
14 10070000 Air take-off valve assembly 3; -
15 10073900 Screw plug 1; -
16 10490100 U-bolt 4; -
17 10659300 Air reservoir assembly 1; -
18 12304000 Air reservoir assembly 1; -
19 12304100 Air reservoir assembly 2; -
20 10481100 Strap assembly 4; -
21 10490700 Air reservoir support 4; -
22 10489800 Air reservoir bracket assembly 4; -
23 12155500 Straight joint 1; -
24 10075800 Screw plug 1; -
25 12304600 One-way valve assembly 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
