Front Wall Mask Mechanism Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

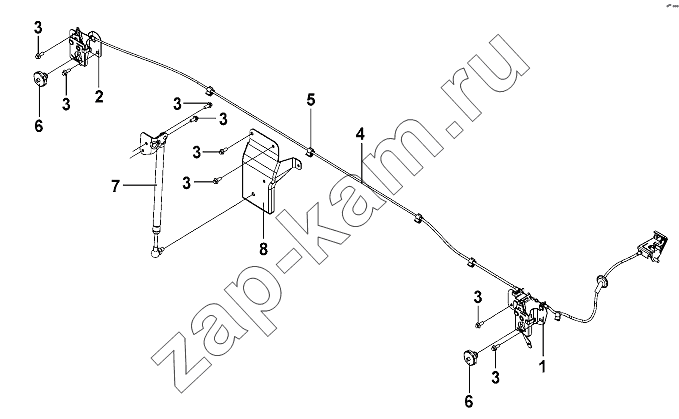

Схема/чертеж: Front Wall Mask Mechanism Group / DongFeng DFL-3251AW1
1
2
3
3
3
3
3
3
3
3
4
5
6
6
7
8
Поз. Артикул Название детали Кол-во Цена
Q1840616-F7 Q1840616-F7 Bolt 2; -
Q1840620-F7 Q1840620-F7 Bolt 4; -
Q1840616-F7 Q1840616-F7 Bolt 2; -
Q1840616-F7 Q1840616-F7 Bolt 2; -
1 10394900 Left lock assembly, mask 1; -
2 10395000 Right lock assembly, face shield 1; -
3 Q1840616-F7 Bolt 2; -
4 10395100 Lock cable assembly 1; -
5 10395200 Clamp–cover lock wire 5; -
6 10395300 Lock pin seat assembly 2; -
7 10395400 Support lever assembly 1; -
8 10394500 Bracket assembly, face shield Bracketing rod 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
