Glove Compartment Group, Driver Side
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

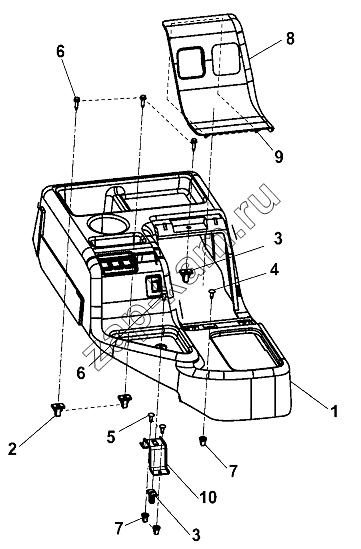

Схема/чертеж: Glove Compartment Group, Driver Side / DongFeng DFL-3251AW1
1
2
3
3
4
5
6
6
7
7
8
9
10
Поз. Артикул Название детали Кол-во Цена
10121900 10121900 Nut 2; -
10731900 10731900 Technological subassembly of mounting panel 1; -
1 10502600 Glove compartment assembly, driver 1; -
2 10106400 Nut 4; -
3 10106500 Nut 2; -
4 RQ2730616A-Z5 Винт 1; -
5 RQ2730616A-Z5 Винт 2; -
6 RQ2700625A-Z5 Винт 4; -
7 10106500 Nut 1; -
8 10502700 Mounting panel, manual valve 1; -
9 10116600 Spring clip 4; -
10 10502800 Bracket, glove box at driver side 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
