Hand Brake Pipeline Group, Cab
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

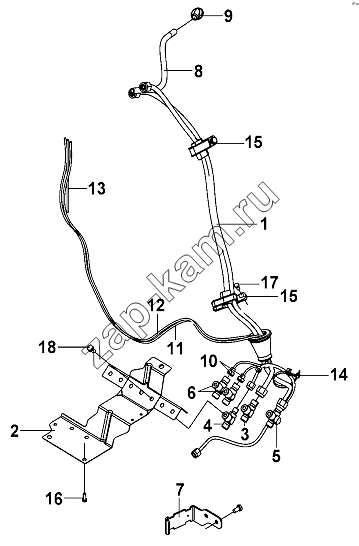

Схема/чертеж: Hand Brake Pipeline Group, Cab / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
18
Поз. Артикул Название детали Кол-во Цена
Q32006 Q32006 Гайка 1; -
10092300 10092300 Pressure-sensitive adhesive tape 1; -
RQ8551930 RQ8551930 Втулка защитная 2; -
RQ85006060 RQ85006060 Шланг в сборе 1; -
1 10484000 Nylon pipe assembly- with dust shield 1; -
2 10065200 Brake pipe joint connecting bracket assembly 1; -
3 10065300 Straight joint 1; -
4 10483300 Straight joint,to air horn 1; -
5 10063300 Three-way pipe joint 1; -
6 10357700 Straight joint, to select gear valve 2; -
7 10065100 Nylon pipe bundle bracket 1; -
8 10361500 Exhaust pipe 1; -
9 10069700 Dust shield 1; -
10 10842400 Tube connector 2; -
11 10842200 Nylon pipe 1; -
12 10842100 Nylon pipe 1; -
13 10842300 Nylon pipe 1; -
14 10084800 Band 1; -
15 10417400 Hose clip 2; -
16 Q1840616 Болт 2; -
17 Q1840820 Болт 4; 150 ₽
18 Q1840812 Bolt 5; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
