Instrument Frame Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

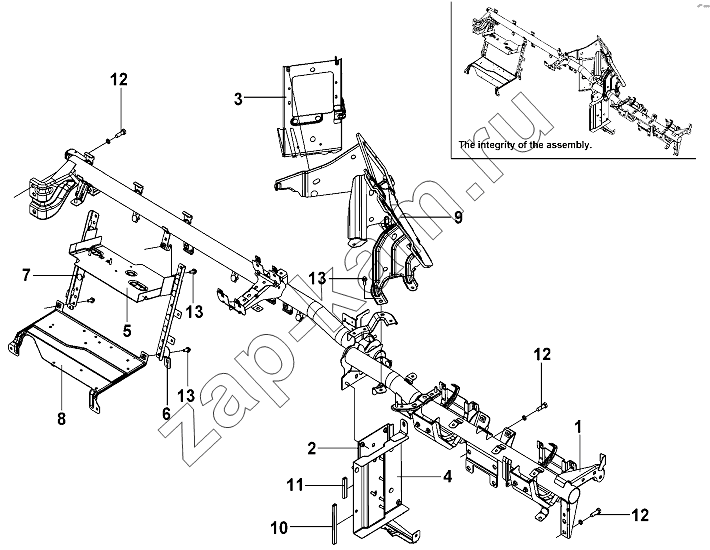

Схема/чертеж: Instrument Frame Group / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
12
12
13
13
13
Поз. Артикул Название детали Кол-во Цена
Q1840616 Q1840616 Болт 2; -
Q32006 Q32006 Гайка 2; -
Q40308 Q40308 Пружинная шайба 6; 10 ₽ - 60 ₽
Q40108 Q40108 Плоская шайба 6; -
Q1840616 Q1840616 Болт 5; -
Q1840616 Q1840616 Болт 2; -
Q1840616 Q1840616 Болт 2; -
Q32006 Q32006 Гайка 4; -
Q32006 Q32006 Гайка 2; -
Q32008 Q32008 Гайка 4; 240 ₽
Q32008 Q32008 Гайка 2; 240 ₽
1 11029800 Instrument beam assembly 1; -
2 10115600 Middle left bracket assembly,Instrument panel 1; -
3 10504700 Middle right bracket assembly 1; -
4 10398700 Bracket assembly, fixing plate of electrical appliance 1; -
5 10398800 Upper bracket assembly, electrical unit 1; -
6 10399000 Left bracket assembly, electrical appliance unit 1; -
7 10399100 Right support assembly, electrical appliance unit 1; -
8 10399200 Lower bracket assembly,electricalunit 1; -
9 10504800 Bracket assembly, radio,passage, type 1; -
10 10399900 Protection strip 1; -
11 10400000 Protection strip 1; -
12 Q150B0825 Болт 6; -
13 Q1840616 Болт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
