Lower Insulation Mat Group Of Floor
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

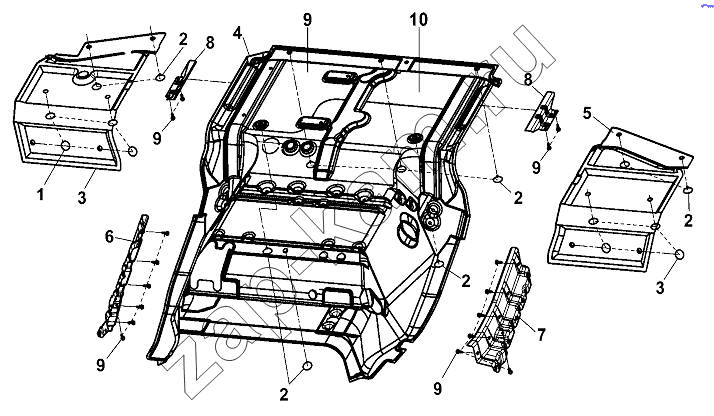

Схема/чертеж: Lower Insulation Mat Group Of Floor / DongFeng DFL-3251AW1
1
2
2
2
2
2
3
3
4
5
6
7
8
8
9
9
9
9
9
10
Поз. Артикул Название детали Кол-во Цена
10107500 10107500 Snap 2; -
10107500 10107500 Snap 6; -
10107600 10107600 Snap 4; -
10107600 10107600 Snap 4; -
10107600 10107600 Snap 4; -
Q1840616-F7 Q1840616-F7 Bolt 6; -
Q1840616-F7 Q1840616-F7 Bolt 6; -
Q1840616-F7 Q1840616-F7 Bolt 4; -
1 10503100 Lower heat isolator assembly, left floor 1; -
2 10107500 Snap 2; -
3 10107600 Snap 4; -
4 10503200 Lower insulation mat assembly- bulge 1; -
5 10503400 Lower heat isolator assembly, right floor 1; -
6 10391800 Right front fixing plate assembly, lower heat isolator 1; -
7 10391900 Right front fixing plate assembly - lower heat isolator 1; -
8 10392200 Rear fixing plate 2; -
9 12307400 12307400 1; -
10 12307500 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
