Middle axle
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

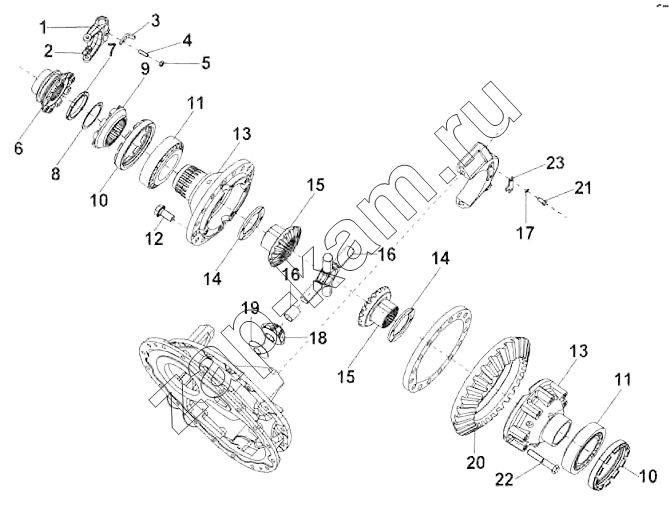

Схема/чертеж: Middle axle / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
10
11
11
12
13
13
14
14
15
15
16
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
1 12382700 Shift fork 1; -
2 12375300 Вилка 2; -
3 12382800 Пластина 1; -
4 Q2800825 Винт 1; -
5 Q340B08 Гайка 1; -
6 12375900 Муфта 1; -
7 12376000 Стопорная втулка 1; -
8 12376100 Lock gasket 1; -
9 12375800 Fixed engagement sleeve 1; -
10 12376200 Гайка 2; -
11 12379700 Tapered roller bearing 2; -
12 12391400 Болт 16; -
13 12385700 Корпус дифференциала 1; -
14 12375400 Adjusting shim 1; -
15 12382600 Semi axle gear 2; -
16 12387800 Крестовина 1; -
17 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
18 12387900 Planetary gear 4; -
19 12388100 Втулка 4; -
20 12392000 Шестерня ведущая 1; -
21 Q150B0816 Болт 4; -
22 Q151B1480TF2 Болт 8; -
23 12388400 Пластина 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
