Middle axle
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

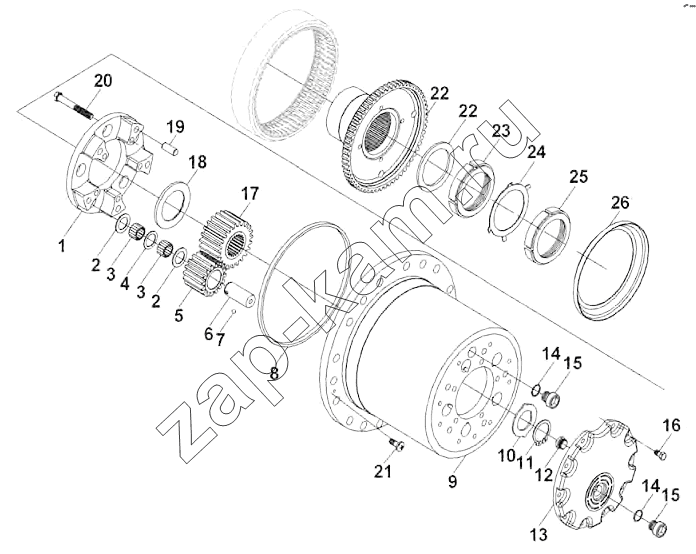

Схема/чертеж: Middle axle / DongFeng DFL-3251AW1
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
20
21
22
22
23
24
25
26
Поз. Артикул Название детали Кол-во Цена
1 12386900 Водило 2; -
2 12384300 Шайба 20; -
3 12375100 Needle bearing 20; -
4 12384500 Washer 10; -
5 12384700 Planetary gear 10; -
6 12383400 Planetary gear shaft 10; -
7 12380100 Steel ball 10; -
8 12384100 Seal ring 4; -
9 12384200 Барабан 2; -
10 12378400 Washer 2; -
11 12381500 Circlip for shaft 2; -
12 12383600 Штифт 2; -
13 12391300 End cover 2; -
14 12379300 Washer 4; -
15 12390300 Пробка 4; -
16 Q150B1014 Bolt 20; -
17 12383500 Sun gear 2; -
18 12384400 Шайба 2; -
19 12380800 Cylindrical pin 10; -
20 Q151C1295TF2 Болт 10; -
21 Q2541025 Винт 4; -
22 12386800 Опора 2; -
23 12389500 Locking nut 2; -
24 12376600 Thrust washer 2; -
25 12389600 Locking nut 2; -
26 12378600 Маслоотражатель 2; -
