Muffler Intake Pipe Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

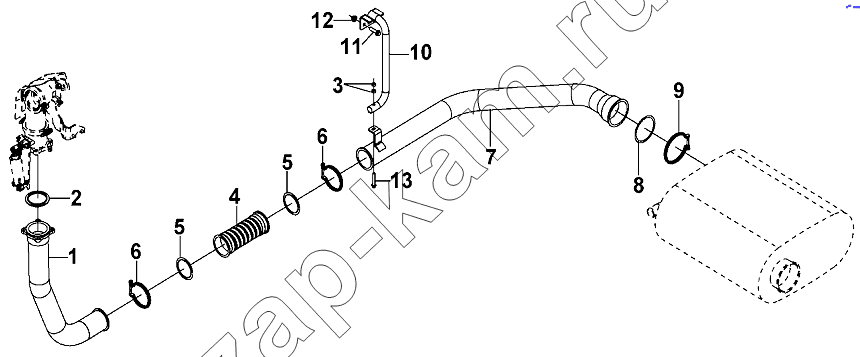

Схема/чертеж: Muffler Intake Pipe Group / DongFeng DFL-3251AW1
1
2
3
4
5
5
6
6
7
8
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
Q150B1055 Q150B1055 Болт 4; -
Q32010 Q32010 Гайка фланцевая 1; -
1 10696400 Front air intake pipe assemblyof muffler 1; -
2 10448000 Seal ring 1; -
3 Q340B10 Гайка 8; 100 ₽
4 10643600 Metal hose assembly 1; -
5 10644500 Gasket 2; -
6 10005400 T-clamp 2; -
7 12298300 Muffler rear air intake pipe assembly 1; -
8 12298600 Gasket 1; -
9 10447200 T-clamp 1; -
10 11876800 Bracket assembly, air intake pipe of muffler 1; -
11 Q1841245 Болт 2; -
12 Q32012 Гайка 2; -
13 Q1841050 Шестигранный болт 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
