Oil cylinder assembly
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

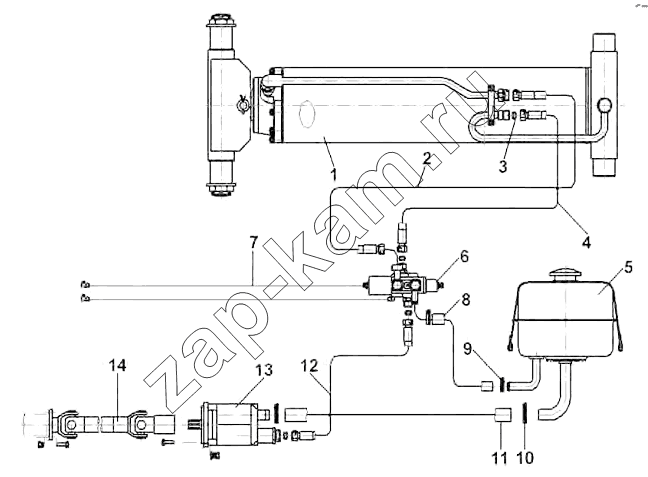

Схема/чертеж: Oil cylinder assembly / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Поз. Артикул Название детали Кол-во Цена
12266100 12266100 Transmission shaft assembly 1; -
1 11869200 Oil cylinder assembly 1; -
2 12265700 Low pressure oil pipe 1; -
3 12265400 O-ring 4; -
4 12265600 Tube,injector fuel suppl 1; -
5 12266000 12266000 1; -
6 11869300 11869300 1; -
7 RQ85006250 Nylon pipe assembly 2; -
8 12265900 12265900 1; -
9 Q68030 Clamp 2; -
10 Q68040 Clamp 2; -
11 12265800 12265800 1; -
12 12265500 Tube,injector fuel suppl 1; -
13 12266200 Gear pump assembly 1; -
14 12266100 Transmission shaft assembly 1; -
