Oil Pan Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

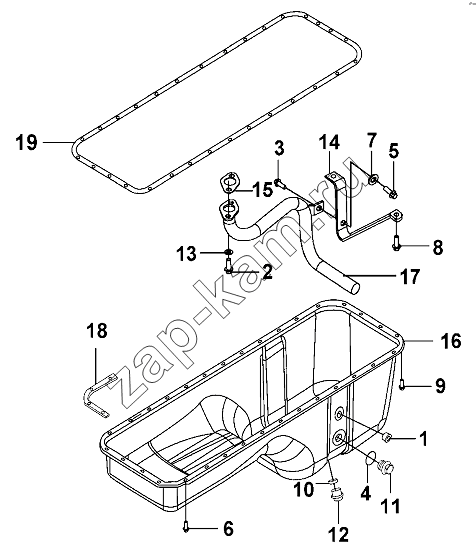

Схема/чертеж: Oil Pan Group / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Поз. Артикул Название детали Кол-во Цена
1 10520200 Screw plug 1; -
2 10153200 Bolt 2; -
3 10154600 Bolt 1; -
4 10523500 Washer 1; -
5 10524200 Nut 1; -
6 10524600 Bolt 16; -
7 10156700 Washer 1; -
8 10157000 Bolt 2; -
9 10257000 Bolt 16; -
10 10526900 Washer 1; -
11 10527300 Screw plug 1; -
12 10527400 Screw plug 1; -
13 10528500 Spacer block 2; -
14 10528600 Pipe bracket 1; -
15 10530400 Oil suction pipe gasket 1; -
16 10532100 Oil pan 1; -
17 10532200 Oil suction pipe assembly 1; -
18 10534500 Clamping plate 4; -
19 10536900 Oil pan gasket 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
