Pipe Joint Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

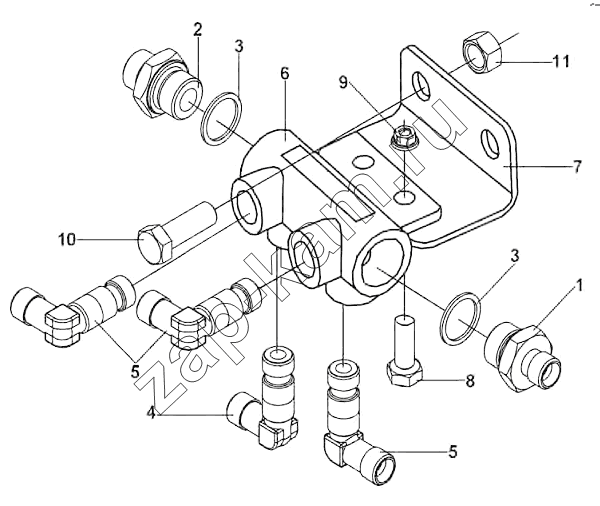

Схема/чертеж: Pipe Joint Group / DongFeng DFL-3251AW1
1
2
3
3
4
5
5
6
7
8
9
10
11
Поз. Артикул Название детали Кол-во Цена
12304700 12304700 Pipe joint group craft sub-assembly 1; -
1 10075700 End pipe joint 1; -
2 10072300 End pipe joint 1; -
3 10073700 Sealing ring 2; -
4 10988900 Elbow pipe joint assembly 1; -
5 10063500 Elbow pipe joint assembly 3; -
6 12304500 12304500 1; -
7 12303900 Bracket 1; -
8 Q1840825 Болт 2; -
9 Q32008 Гайка 2; 240 ₽
10 Q1841245 Болт 2; -
11 Q32012 Гайка 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
