Rear Assembly Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

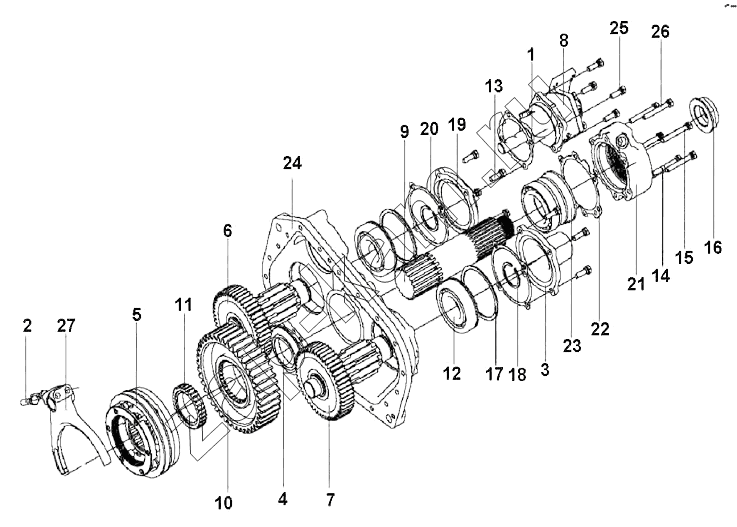

Схема/чертеж: Rear Assembly Group / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
Поз. Артикул Название детали Кол-во Цена
10741400 10741400 Flange 1; -
12251600 12251600 Bolt 4; -
1 10689200 Gasket 1; -
2 Q171B1250 Bolt 2; 140 ₽
3 10692900 Longer intermediate shaft cover 1; -
4 10700500 Range box main shaft gear pressure plate 1; -
5 10700700 Synchronous assembly 1; -
6 10965000 Range box lengthened countershaft welding assembly 1; -
7 10965200 Range box countershaft welding assembly 1; -
8 12027000 Deputy chamber cylinder assembly 1; -
9 10703800 Range box main shaft 1; -
10 10965500 Range box main shaft reducer gear 1; -
11 10703900 Range box main shaft washer 1; -
12 10708700 Cylindrical Roller Bearings 2; -
13 10734600 Bolt Assembly 8; -
14 10734700 Bolt Assembly 1; -
15 10735900 Bolt & Spring washer subassembly 1; -
16 10737300 Nut 1; -
17 Q433120 Кольцо 2; -
18 10739800 Stop ring 2; -
19 10739900 Range box countershaft clover 1; -
20 10740000 Range box countershaft cover gasket 2; -
21 10913600 Principal axis rear bearing cap assembly 1; -
22 10740200 Gasket for principal axis rear bearing cap 1; -
23 10741200 Tapered roller bearing 1; -
24 10741000 Back cover housing 1; -
25 Q1421032M Bolt & Spring washer Group 4; -
26 Q1421075 Bolt & Spring washer subassembly 4; -
27 11926600 Range box fork 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
