Rear axle
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

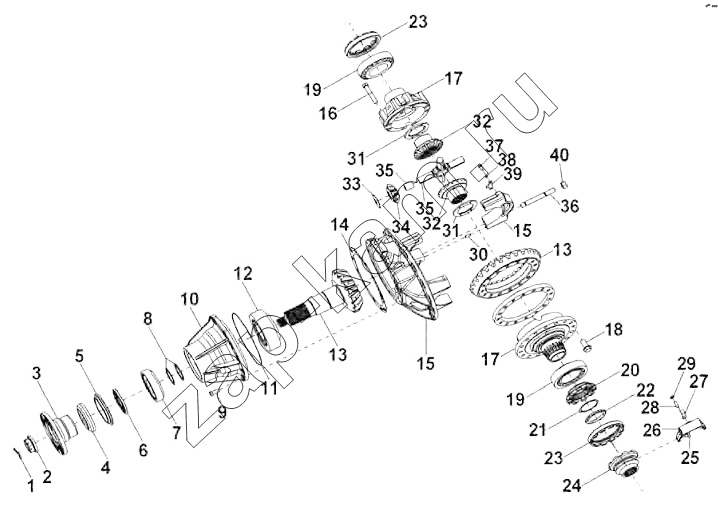

Схема/чертеж: Rear axle / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
15
16
17
17
18
19
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
35
36
37
38
39
40
Поз. Артикул Название детали Кол-во Цена
1 Q5005055 Шплинт 1; -
2 12390400 Nut 1; -
3 12394900 Фланец 1; -
4 12377000 Dust shield 1; -
5 12383000 Кольцевое соединение 1; -
6 12388600 Кольцо 1; -
7 12379900 Tapered roller bearing 1; -
8 12377200 Adjusting shim 99; -
9 Q150B1230TF2 Болт 12; -
10 12382900 Bearing seat 1; -
11 12383100 Seal ring 1; -
12 12380000 Tapered roller bearing 1; -
13 12388500 Шестерня ведущая (ведомая) 1; -
14 12383200 Adjusting shim 99; -
15 12392600 Крышка подшипника 1; -
16 Q151B1480TF2 Болт 8; -
17 12383300 Корпус дифференциала 1; -
18 12391400 Болт 16; -
19 12379700 Tapered roller bearing 2; -
20 12375800 Fixed engagement sleeve 1; -
21 12376100 Lock gasket 1; -
22 12376000 Стопорная втулка 1; -
23 12376200 Гайка 2; -
24 12375900 Муфта 1; -
25 12375300 Вилка 2; -
26 12382700 Shift fork 1; -
27 12382800 Пластина 1; -
28 Q2800825 Винт 1; -
29 Q340B08 Гайка 1; -
30 Q5210820 Палец 4; -
31 12375400 Adjusting shim 1; -
32 12382600 Semi axle gear 2; -
33 12388100 Втулка 4; -
34 12387900 Planetary gear 4; -
35 12387700 Cross shaft assembly 1; -
36 Q12316120 Шпилька 4; -
37 Q150B0816 Болт 4; -
38 Q40308 Пружинная шайба 4; 10 ₽ - 60 ₽
39 12388400 Пластина 2; -
40 12380600 Self-locking nuts 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
