Rear axle, brake assembly
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

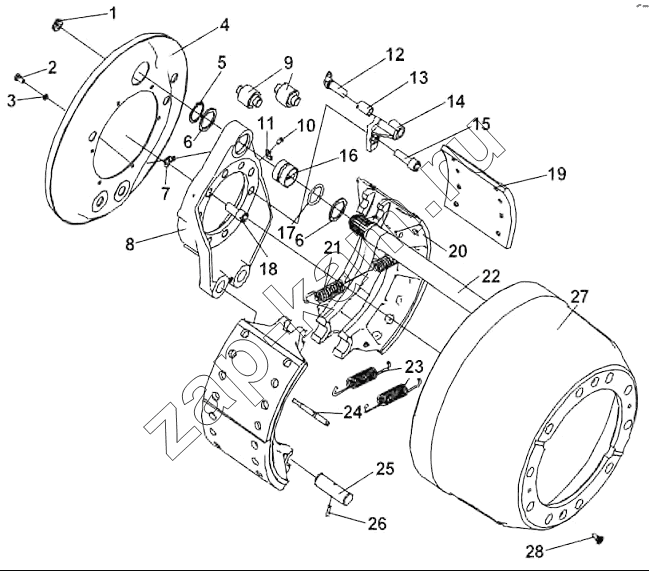

Схема/чертеж: Rear axle, brake assembly / DongFeng DFL-3251AW1
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
Поз. Артикул Название детали Кол-во Цена
12391100 12391100 Seal ring 2; -
1 12379100 Seal ring 8; -
2 Q150B0816 Болт 12; -
3 Q40308 Пружинная шайба 12; 10 ₽ - 60 ₽
4 12394000 Щит 2; -
5 12381400 Circlip for shaft 2; -
6 12378800 Распорка 4; -
7 12381800 Маслёнка 2; -
8 12394300 Brake bottom plate 2; -
9 12382300 Roller 4; -
10 Q150B0510 Bolt 2; -
11 12389400 Clip 2; -
12 12388200 ABS sensor 2; -
13 12388300 Sensor bushing 2; -
14 12394400 12394400 1; -
15 12390200 Болт 2; -
16 12377300 Bushing 2; -
17 12377500 O-ring 2; -
18 12390100 Болт 18; -
19 12394600 Brake friction lining 8; -
20 12394200 Brake shoe 4; -
21 12378900 Return spring 2; -
22 12395100 Вал 1; -
23 12394100 Return spring 4; -
24 12379000 Ось 4; -
25 12382400 Ось 4; -
26 Q5280624 Палец 4; -
27 12393900 Rear brake drum 2; -
28 Q2541020 Винт 4; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
