Right Inner Mudguard Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

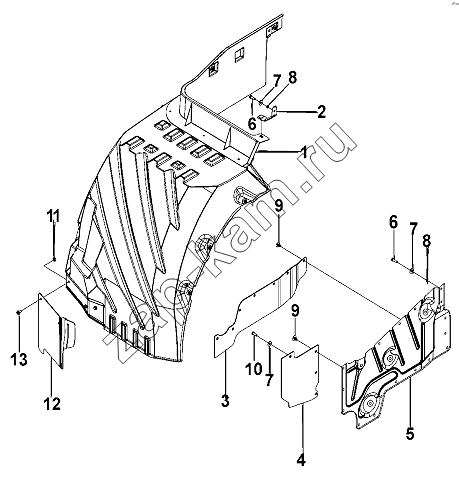

Схема/чертеж: Right Inner Mudguard Group / DongFeng DFL-3251AW1
1
2
3
4
5
6
6
7
7
7
8
8
9
9
10
11
12
13
Поз. Артикул Название детали Кол-во Цена
10144700 10144700 Washer 6; -
Q1840620-F7 Q1840620-F7 Bolt 5; -
Q1840620-F7 Q1840620-F7 Bolt 3; -
Q1840620-F7 Q1840620-F7 Bolt 1; -
10121400 10121400 Snap 3; -
Q340B06-F7 Q340B06-F7 Nut 3; -
Q340B06-F7 Q340B06-F7 Nut 1; -
Q340B06-F7 Q340B06-F7 Nut 6; -
Q40306-F7 Q40306-F7 Washer 3; -
Q40206-F7 Q40206-F7 Washer 1; -
Q40206-F7 Q40206-F7 Washer 3; -
RQ1760620-F7 RQ1760620-F7 Bolt 3; -
10144700 10144700 Washer 3; -
10144700 10144700 Washer 1; -
1 10514700 Right upper inner mud guard assembly 1; -
2 10514900 Right support assembly, upper inner fender 1; -
3 10423700 Rear longitudinal flexible mud guard 1; -
4 10423600 Front longitudinal flexible mud guard 1; -
5 10423500 Right longitudinal mudguard 1; -
6 RQ1760620-F7 Bolt 2; -
7 Q40206-F7 Washer 2; -
8 Q40306-F7 Washer 2; -
9 10121400 Snap 7; -
10 RQ1760616-F7 Bolt 1; -
11 Q32206-F7 Nut 3; -
12 10423300 Front right flexible mud guard 1; -
13 Q1840612-F7 Bolt 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
