Right Pedal Plate Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

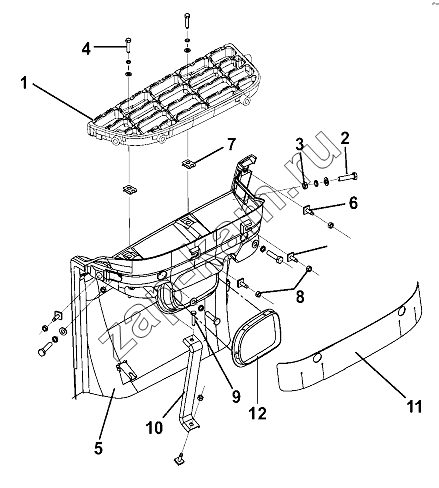

Схема/чертеж: Right Pedal Plate Group / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
Поз. Артикул Название детали Кол-во Цена
Q40106-F7 Q40106-F7 Washer 2; -
Q40306-F7 Q40306-F7 Washer 2; -
10144700 10144700 Washer 4; -
Q340B06-F7 Q340B06-F7 Nut 4; -
10144900 10144900 Nut 4; -
1 10142600 Right upper foot pedal 1; -
2 Q1840835-F7 Bolt 4; -
3 Q340B06-F7 Nut 1; -
4 RQ1760625-F7 Bolt 2; -
5 10254300 Shroud of right upper foot pedal 1; -
6 10141800 Bolt, wheel housing 6; -
7 10144800 Spring leaf nut 2; -
8 10144700 Washer 1; -
9 Q1400616-F7 Bolt and washer assembly 1; -
10 10425500 Bracket assembly, pedal shroud 1; -
11 10143500 Rubber mat, pedal cover 1; -
12 10254500 Right cover 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
