Steering Tie Rod Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

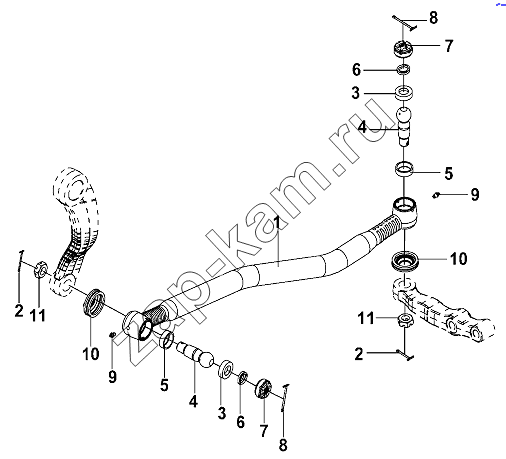

Схема/чертеж: Steering Tie Rod Group / DongFeng DFL-3251AW1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
Поз. Артикул Название детали Кол-во Цена
10480300 10480300 Drag link assembly 1; -
1 10480400 Drag link & joint assembly 1; -
2 Q500B0550 Шплинт 2; -
3 10050800 Lower bowl 2; -
4 10721800 Ball pin 2; -
5 10050600 Upper bowl 2; -
6 10050900 Cylindrical spring 2; -
7 10051000 Screw plug 2; -
8 Q500B0570 Шплинт 2; -
9 Q700B01 Пресс-маслёнка 2; -
10 10051100 Dust shield assembly 2; -
11 10051200 Nut 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
