Transmission And Clutch Housing Assembly Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

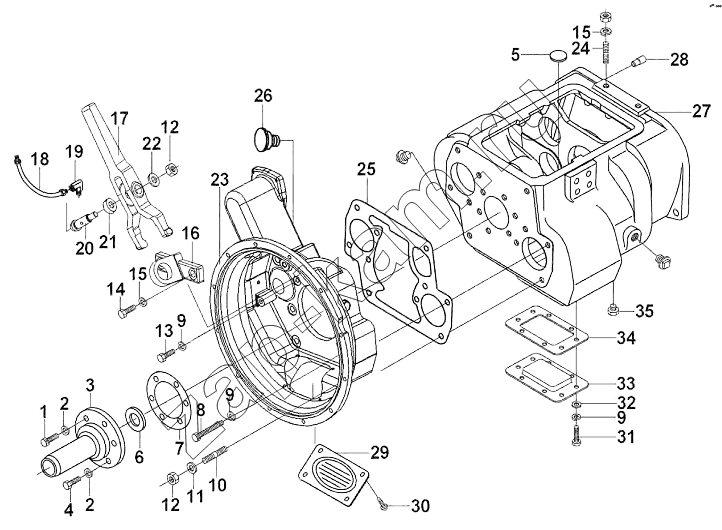

Схема/чертеж: Transmission And Clutch Housing Assembly Group / DongFeng DFL-3251AW1
1
2
2
3
4
5
6
7
8
9
9
9
10
11
12
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
Поз. Артикул Название детали Кол-во Цена
10732700 10732700 O-ring 2; -
1 Q1701032 Болт M10х32 2; -
2 Q40310 Пружинная шайба 6; -
3 12373900 Input shaft cover plate 1; -
4 Q150B1032 Bolt 4; -
5 10689400 Round magnet 3; -
6 10736700 Oil seal, bring cover, the first shaft 1; -
7 10688900 Gasket for 1st shaft bearing cup 1; -
8 Q150B1290 Bolt 2; -
9 Q40312 Пружинная шайба 10; -
10 10735300 Stud bolt 6; -
11 Q40116 Плоская шайба 6; -
12 12296900 Hexagonal nylon ring locking nut 7; -
13 Q150B1238 Bolt 2; -
14 Q218B1645 Bolt 2; -
15 Q40316 Пружинная шайба 2; -
16 12373800 Bracket 1; -
17 12373500 Shift fork 1; -
18 12373000 Шланг смазки 1; -
19 10688700 Corner joint, 45-Degree 1; -
20 12373700 Fork shaft 1; -
21 10971400 Oscillating bearing 1; -
22 12373600 Gasket 1; -
23 12373300 Clutch housing 1; -
24 10691300 CA expansion plug 2; -
25 10691000 Clutch housing gasket 1; -
26 12373100 Пробка 1; -
27 10696900 Transmission housing 1; -
28 10689000 Positioning pin, rear cover 2; -
29 12373400 Clutch Hand Hole Cover 1; -
30 Q150B0812 Болт 4; 40 ₽ - 60 ₽
31 Q150B1225 Болт 8; -
32 Q40112 Плоская шайба 8; -
33 10689900 Крышка 1; -
34 10690200 Gasket for power takeoff bottom window 1; -
35 10732600 Plug for oil 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
