Upper Cover Assembly Group
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

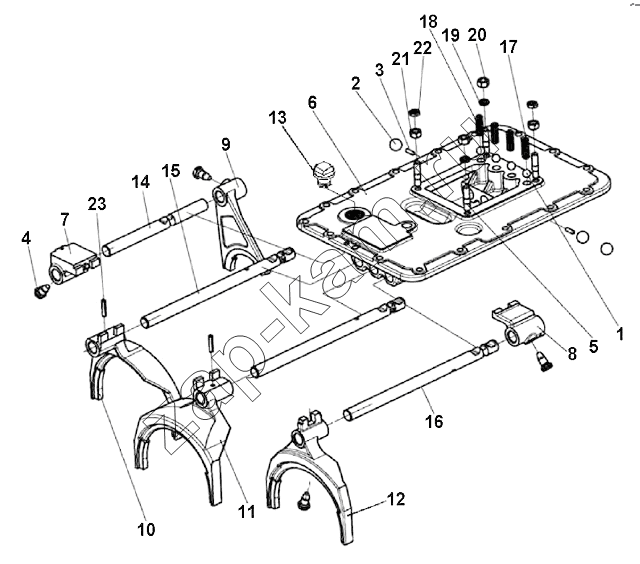

Схема/чертеж: Upper Cover Assembly Group / DongFeng DFL-3251AW1
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
Поз. Артикул Название детали Кол-во Цена
10698100 10698100 Upper cover assembly 1; -
10732700 10732700 O-ring 1; -
1 10696300 Steel ball 4; -
1 10965600 Steel ball 4; -
2 12296800 Steel ball 3; -
3 10745100 Interlocking pin, fork shaft 2; -
4 10687900 Screw, locking 3; -
5 10688300 Stud bolt 4; -
6 10698200 Upper cover 1; -
7 10820400 Reverse guide block assembly 1; -
8 10698500 5th-6th Speed guide block 1; -
9 10698600 Reverse shifting yoke 1; -
10 10698700 1st-2nd shifting yoke 1; -
11 10698800 The 3rd-5th shifting yoke 1; -
12 10698900 5th-6th Shifting yoke 1; -
13 10732600 Plug for oil 1; -
14 10699000 Reverse fork shaft 1; -
15 10699100 1st-2nd-3rd-4th Fork shaft 2; -
16 10699200 5th-6th Fork shaft 1; -
17 10737500 Compression spring 1; -
18 10737600 Compression spring 3; -
19 Q40310 Пружинная шайба 2; -
20 Q361B10 Гайка 2; -
21 10744800 Nut 2; -
22 Q351B10 Гайка 2; -
23 Q5280630 Elastic cylindrical pin 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
