1109K-C0102 Воздухоподводящая труба кабины
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

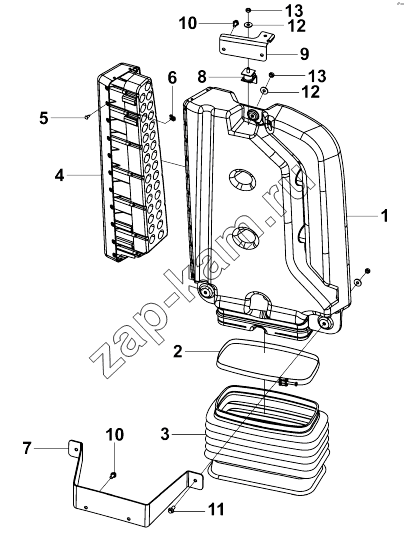

Схема/чертеж: 1109K-C0102 Воздухоподводящая труба кабины / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
10
11
12
12
13
13
Поз. Артикул Название детали Кол-во Цена
10444000 10444000 Air intake pipe assembly With air prefilter 1; -
Q40208-F7 Q40208-F7 Washer 2; -
Q340B08-F7 Q340B08-F7 Nut 2; -
1 10444100 Впускная вводная трубка 1; -
2 10313700 Бандаж-сильфон 1; -
3 10313600 Сильфон-впускная вводная трубка 1; -
4 10445300 Воздушный фильтр грубой очитки в сборе 1; -
5 Q2704816-F7 Самонарезающий винт с плоской круглой головкой и крестообразным шлицем 27; -
6 10444400 Пружинная гайка 27; -
7 10444300 Lower bracket- air intake leading pipe 1; -
8 10313800 Upper bracket assembly, air intake leading 1; -
9 10444200 Upper bracket, air intake leading pipe 1; -
10 Q1840816-F7 Bolt 4; -
11 Q1840820-F7 Bolt 2; -
12 Q40208-F7 Washer 2; -
13 Q340B08-F7 Nut 2; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
