1203A-K21R0 Впускная труба глушителя
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

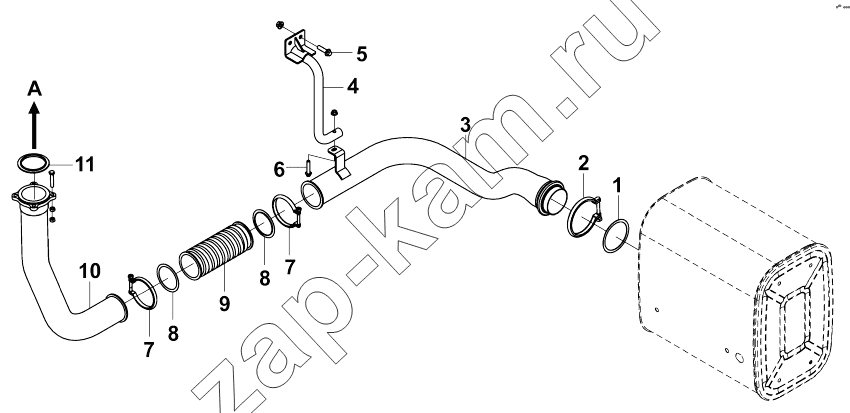

Схема/чертеж: 1203A-K21R0 Впускная труба глушителя / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
7
8
8
9
10
11
Поз. Артикул Название детали Кол-во Цена
Q32012 Q32012 Гайка 2; -
Q32010 Q32010 Гайка фланцевая 1; -
Q150B1055 Q150B1055 Болт 4; -
Q340B10 Q340B10 Гайка 8; 100 ₽
1 12298600 Gasket 1; -
2 10447200 T-clamp 1; -
3 12298300 Muffler rear air intake pipe assembly 1; -
4 11876800 Bracket assembly, air intake pipe of muffler 1; -
5 Q1841245 Болт 2; -
6 Q1841050 Шестигранный болт 1; -
7 10005400 T-clamp 2; -
8 10644500 Gasket 2; -
9 10643600 Metal hose assembly 1; -
10 10696400 Front air intake pipe assemblyof muffler 1; -
11 10448000 Seal ring 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
