  5. 1309A-K21R0 Воздухоотражатель вентилятора

1309A-K21R0 Воздухоотражатель вентилятора
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

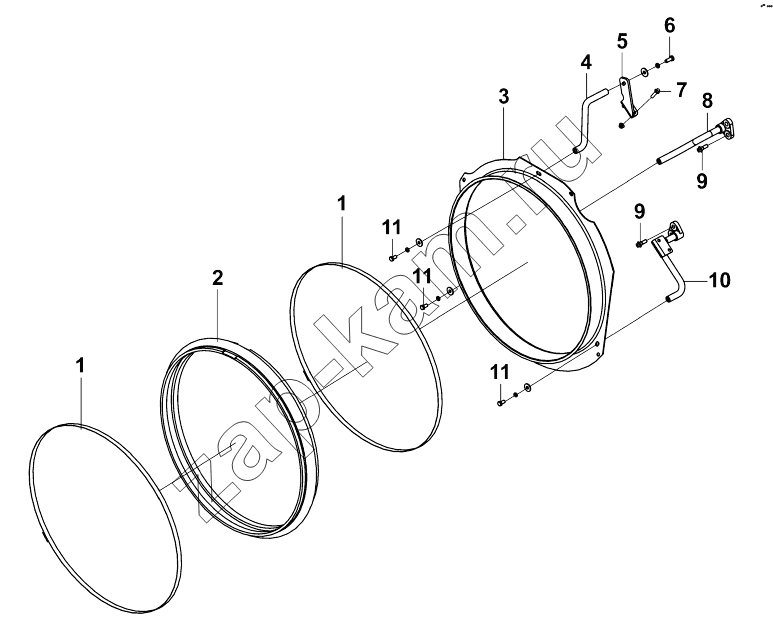

Схема/чертеж: 1309A-K21R0 Воздухоотражатель вентилятора / DongFeng DFL-3251AW1
1
1
2
3
4
5
6
7
8
9
9
10
11
11
11
Поз. Артикул Название детали Кол-во Цена
Q40210 Q40210 Шайба 1; -
Q40310 Q40310 Пружинная шайба 1; -
Q32010 Q32010 Гайка фланцевая 2; -
Q40210 Q40210 Шайба 3; -
Q40310 Q40310 Пружинная шайба 3; -
1 10009600 Worm drive clip 2; -
2 11516500 Fan shroud group 1; -
3 10647200 Wind deflector 1; -
4 11877600 Upper strut, deflector 1; -
5 10450700 Upper support, wind deflector 1; -
6 Q150B1025 Болт 1; -
7 Q1841030 Болт 2; -
8 11877800 Right supporting rod assembly, wind deflector 1; -
9 12149200 Болт 4; -
10 12299800 Left strut assembly, deflector 1; -
11 Q150B1020 Болт 3; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
