3405A-K20R0 Трубопроводы гидроусилителя рулевого управления
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

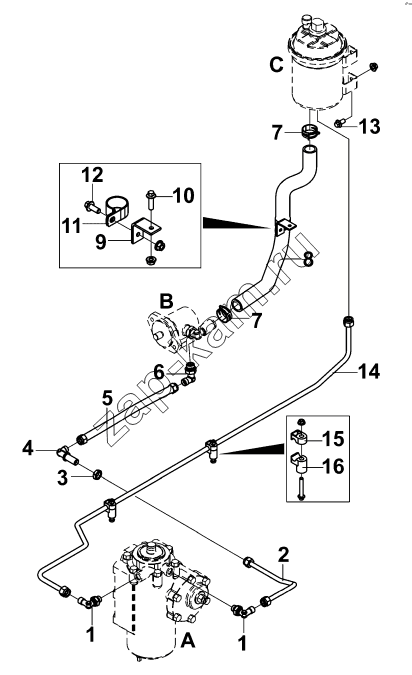

Схема/чертеж: 3405A-K20R0 Трубопроводы гидроусилителя рулевого управления / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
7
8
9
10
1
1
11
12
12
13
14
15
16
A
B
С
Поз. Артикул Название детали Кол-во Цена
1 10353100 Elbow pipe joint assembly 2; -
2 10479600 Oil inlet steel pipe assembly,Oil pump to steering gear 1; -
3 Q351B18 Гайка 1; -
4 10480900 Septa elbow pipe joint 1; -
5 11174900 High temperature hose assembly 1; -
6 10055500 Elbow pipe joint assembly 1; -
7 10054700 Circlip 2; -
8 12302600 Oil feed hose connecting, oil reservoir to pump 1; -
9 11022000 C Bracket 1; -
10 Q1840825 Болт 1; -
1 Q32008 Гайка 1; 240 ₽
11 10055800 Single-hole clamp 1; -
12 Q1840820 Болт 1; 150 ₽
12 Q32008 Гайка 1; 240 ₽
13 Q1841020 Болт 4; -
Q32010 Q32010 Гайка фланцевая 4; -
14 12302500 The 1st oil return steel tube assembly, steering box to oil tank 1; -
15 10072700 Upper support, single-hole clamp 2; -
16 10072800 Lower support, single-hole clamp 2; -
Q1840865 Q1840865 Bolt 2; -
Q32008 Q32008 Гайка 2; 240 ₽
A Усилитель Усилитель ; -
B Насос Насос гидроусилителя рулевого управления ; -
С Бачок Бачок гидроусилителя руля ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
