3506A-K21R1 Питающий воздухопровод тормозной системы
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

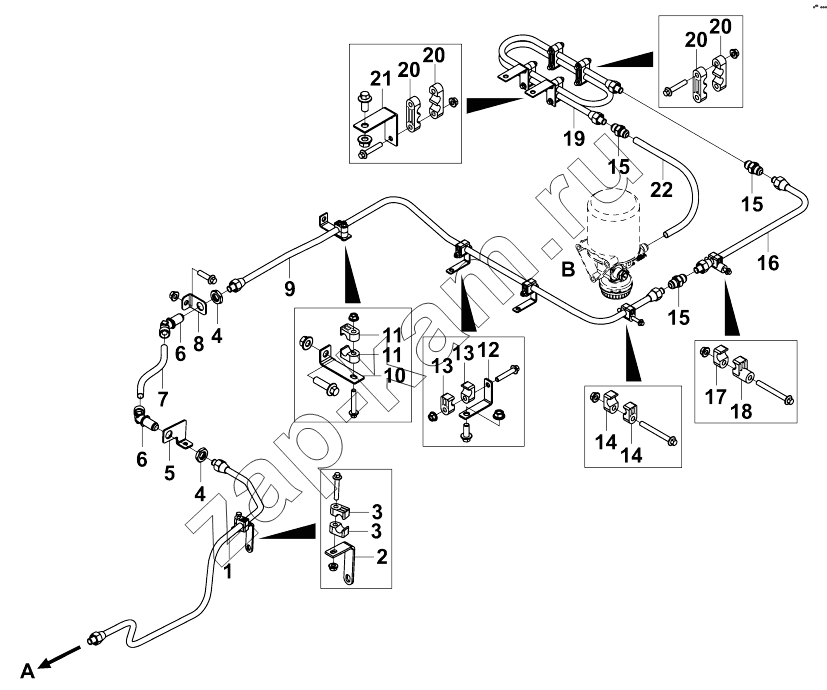

Схема/чертеж: 3506A-K21R1 Питающий воздухопровод тормозной системы / DongFeng DFL-3251AW1
1
2
3
3
4
4
5
6
6
7
8
9
10
11
11
12
13
13
14
14
15
15
15
16
17
18
19
20
20
20
20
21
22
A
B
Поз. Артикул Название детали Кол-во Цена
1 12303300 The 1st air pipe assembly, air compressor to drier 1; -
2 12226100 Опора-хомут для труб 1; -
3 10074300 Upper support, single-hole clamp 2; -
Q1840850 Q1840850 Bolt 1; 200 ₽
Q32008 Q32008 Гайка 1; 240 ₽
4 Q353B22 Гайка 2; -
5 3506801-K22R0 Опора-хомут для труб 1; -
6 10075600 Septa elbow pipe joint 2; -
7 10880000 Высокотемпературный шланг в сборе 1; -
8 11418900 Bracket, pipe clamp 1; -
Q1841245 Q1841245 Болт 1; -
Q32012 Q32012 Гайка 1; -
9 11519400 The 2nd air hose assembly, connecting the air compressor and dryer 1; -
10 10067300 Bracket, pipe clamp 1; -
Q1841245 Q1841245 Болт 1; -
Q32012 Q32012 Гайка 1; -
11 10074300 Upper support, single-hole clamp 2; -
Q1840845 Q1840845 Bolt 1; -
Q32008 Q32008 Гайка 1; 240 ₽
12 10496600 Harness support 2; -
Q1841025 Q1841025 Болт 2; -
Q32010 Q32010 Гайка фланцевая 2; -
13 10074300 Upper support, single-hole clamp 4; -
Q1840845 Q1840845 Bolt 2; -
Q32008 Q32008 Гайка 2; 240 ₽
14 10074300 Upper support, single-hole clamp 2; -
Q1840885 Q1840885 Bolt 1; -
Q32008 Q32008 Гайка 1; 240 ₽
15 10074200 Straight joint 3; -
16 12303400 The 3rd air pipe assembly, air compressor to drier 1; -
17 10074300 Upper support, single-hole clamp 1; -
18 10074400 Lower support, single-hole clamp 1; -
Q1840885 Q1840885 Bolt 1; -
Q32008 Q32008 Гайка 1; 240 ₽
19 12303500 The 4th air pipe assembly, air compressor to drier 1; -
20 10585300 Pipe clamp 8; -
Q1840845 Q1840845 Bolt 8; -
Q32008 Q32008 Гайка 8; 240 ₽
21 10725900 Bracket, pipe clamp 2; -
Q1841225 Q1841225 Болт 2; 270 ₽
Q32012 Q32012 Гайка 2; -
22 3506720-90050 Высокотемпературный шланг в сборе 1; -
Q1840845 Q1840845 Bolt 2; -
Q32008 Q32008 Гайка 1; 240 ₽
A Компрессор Воздушный компрессор ; -
B Осушитель Осушительная установка в сборе ; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
