3513G-K21R0 Передний и задний ресиверы
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

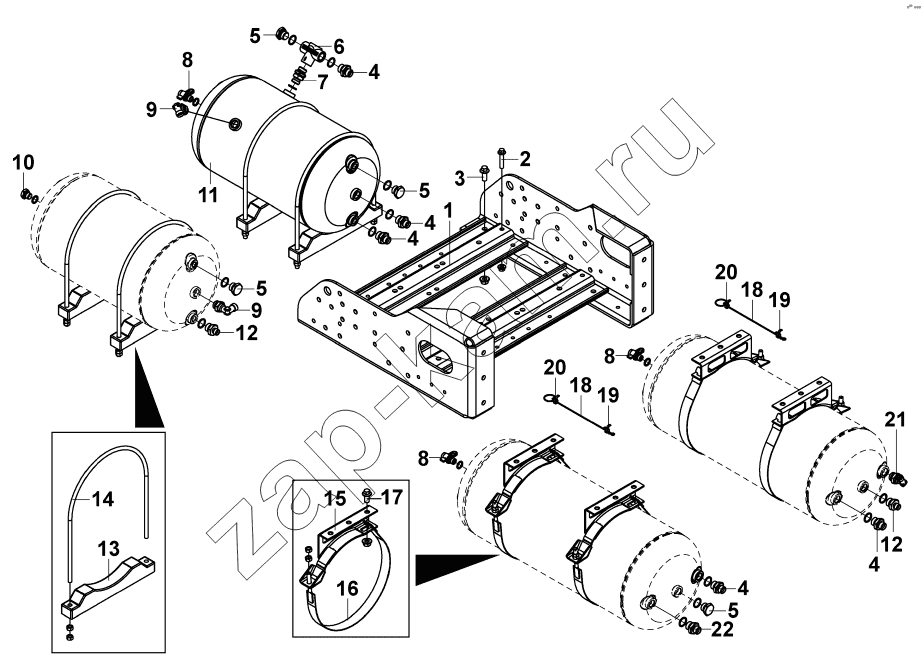

Схема/чертеж: 3513G-K21R0 Передний и задний ресиверы / DongFeng DFL-3251AW1
1
2
3
4
4
4
4
4
5
5
5
5
6
7
8
8
8
9
9
10
11
12
12
13
14
15
16
17
18
18
19
19
20
20
21
22
Поз. Артикул Название детали Кол-во Цена
10073700 10073700 Sealing ring 2; -
Q32012 Q32012 Гайка 4; -
Q1841255 Q1841255 Болт 4; -
Q32012 Q32012 Гайка 2; -
Q1841245 Q1841245 Болт 2; -
10073800 10073800 Sealing ring 1; -
Q32012 Q32012 Гайка 8; -
Q340B10 Q340B10 Гайка 8; 100 ₽
Q40212 Q40212 Шайба 4; -
Q340B10 Q340B10 Гайка 16; 100 ₽
12304200 12304200 Air reservoir sub-assembly 1; -
10073800 10073800 Sealing ring 1; -
10073800 10073800 Sealing ring 3; -
10073700 10073700 Sealing ring 1; -
Q32010 Q32010 Гайка фланцевая 4; -
Q32012 Q32012 Гайка 4; -
10073700 10073700 Sealing ring 5; -
10073700 10073700 Sealing ring 4; -
1 10881800 Reservoir frame assembly 1; -
2 Q1841050 Шестигранный болт 4; -
3 Q1841230 Bolt 4; -
4 10072300 End pipe joint 5; -
5 10075800 Screw plug 4; -
6 12304600 One-way valve assembly 1; -
7 12155500 Straight joint 1; -
8 10070000 Air take-off valve assembly 3; -
9 10064300 Tube connector assembly 2; -
10 10073900 Screw plug 1; -
11 12304000 Air reservoir assembly 1; -
12 10075700 End pipe joint 2; -
13 10490700 Air reservoir support 4; -
14 10490100 U-bolt 4; -
15 10489800 Air reservoir bracket assembly 4; -
16 10481100 Strap assembly 4; -
17 Q1841225 Болт 8; 270 ₽
18 10881900 Steel wire drawing hook 2; -
19 10092400 Plastic sleeve 2; -
20 10092500 Wire harness strap 2; -
21 10064100 Elbow pipe joint assembly 1; -
22 12302900 Transition joint 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
