5305B-C0100 Приборная панель
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

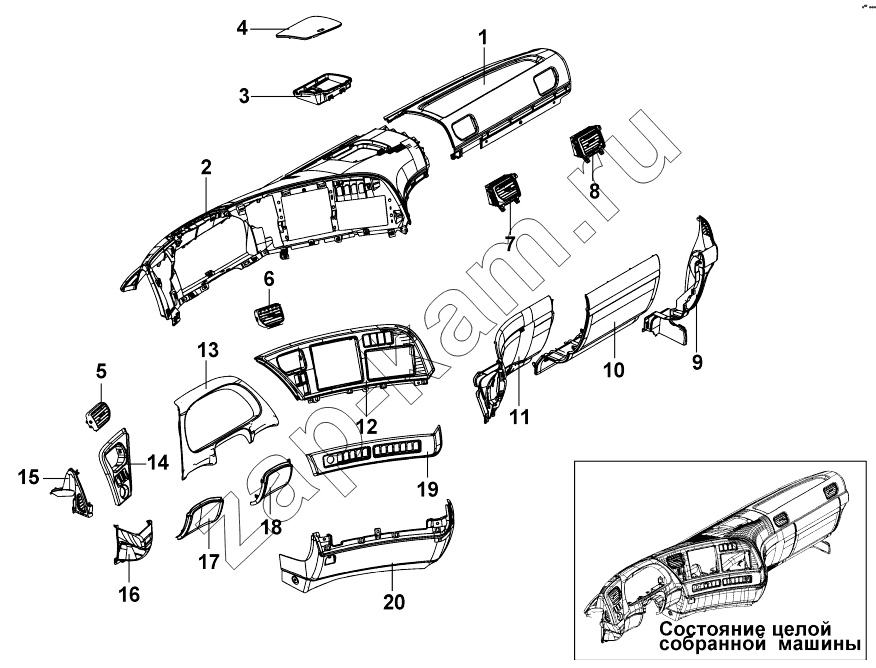

Схема/чертеж: 5305B-C0100 Приборная панель / DongFeng DFL-3251AW1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Поз. Артикул Название детали Кол-во Цена
10116600 10116600 Spring clip 5; -
RQ2700625A-Z5 RQ2700625A-Z5 Винт 7; -
RQ2790616-Z5 RQ2790616-Z5 Винт 1; -
RQ2700512A RQ2700512A Винт 10; -
RQ2790616 RQ2790616 Винт 19; -
RQ2700516 RQ2700516 Винт 2; -
10116700 10116700 Spring clip 4; -
10116700 10116700 Spring clip 12; -
10116900 10116900 Snap 1; -
10116700 10116700 Spring clip 4; -
10116700 10116700 Spring clip 4; -
10116600 10116600 Spring clip 1; -
10116700 10116700 Spring clip 6; -
10116600 10116600 Spring clip 4; -
10116600 10116600 Spring clip 8; -
10106400 10106400 Nut 7; -
10116600 10116600 Spring clip 1; -
RQ2720516 RQ2720516 Винт 1; -
10399500 10399500 Damping rubber nail 1; -
10399600 10399600 Lock pin 2; -
10116800 10116800 Nut, spring piece 9; -
Q32006 Q32006 Гайка 1; -
1 10397100 Right body, instrument panel 1; -
2 10397000 Left body, instrument panel 1; -
3 10397500 Fuse box cover 1; -
4 10397600 Fuse shield 1; -
5 10114500 Left air outlet assembly, driver side 1; -
6 10114400 Right air outlet assembly, driver side 1; -
7 10114700 Left air outlet assembly, passenger side 1; -
8 10114600 Right air outlet assembly, passenger side 1; -
9 10505200 Right block plate assembly,instrument panel 1; -
10 10505100 Lower guard plate craft sub-assembly 1; -
11 11030100 Middle lower guard board sub-assembly, the passenger side instrumental panel 1; -
12 10934100 Right instrument cover assembly 1; -
13 10399800 Middle instrument cover assembly 1; -
14 10504200 Left instrument cover 1; -
15 10398000 Right upper filling-up plate, instrumental panel 1; -
16 10504900 Left lower block plate assembly, instrument panel 1; -
17 10397700 Left knee guard board 1; -
18 10397800 Right knee guard board 1; -
19 10504400 Middle lower guard board, driver side instrument panel,A 1; 1 480 ₽
20 11030000 Middle lower guard board sub-assembly, the driver side instrumental panel 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
