8101B-C0100 Трубопроводы отопителя
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

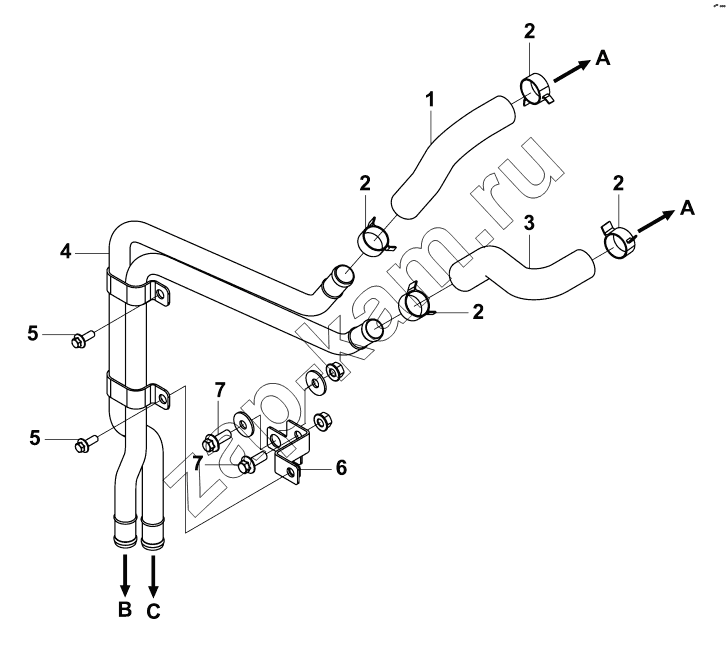

Схема/чертеж: 8101B-C0100 Трубопроводы отопителя / DongFeng DFL-3251AW1
1
2
2
2
2
3
4
5
5
6
7
7
Поз. Артикул Название детали Кол-во Цена
Q40208-F7 Q40208-F7 Washer 2; -
Q32008-F7 Q32008-F7 Гайка 2; -
1 10412900 Water inlet pipe for heater,cab 1; -
2 10352900 Circlip 4; -
3 10413000 Water outlet pipe for heater,cab 1; -
4 10413100 Connecting pipe assembly 1; -
5 Q1840616-F7 Bolt 2; -
6 10413600 Pipe bracket assembly 1; -
7 Q1840820-F7 Bolt 2; -
