8101C-C0104 Водоподводящая и водоотводящая трубки отопителя
/ DongFeng DFL-3251AW1

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart

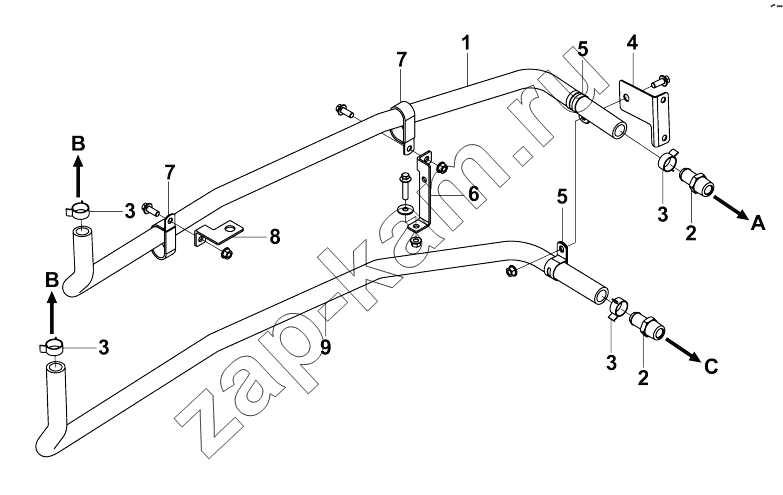

Схема/чертеж: 8101C-C0104 Водоподводящая и водоотводящая трубки отопителя / DongFeng DFL-3251AW1
1
2
2
3
3
3
3
4
5
5
6
7
7
8
9
Поз. Артикул Название детали Кол-во Цена
RQ8551940 RQ8551940 Защитный чехол 2; -
Q1840820 Q1840820 Болт 1; 150 ₽
Q32008 Q32008 Гайка 1; 240 ₽
Q1840830 Q1840830 Болт 1; -
Q40208 Q40208 Шайба 1; -
Q32008 Q32008 Гайка 1; 240 ₽
Q32008 Q32008 Гайка 2; 240 ₽
Q1840820 Q1840820 Болт 2; 150 ₽
1 10509100 Heater water inlet pipe- engine 1; -
2 10510900 Heater water pipe connector 2; -
3 10352900 Circlip 4; -
4 10511000 Heater water pipe bracket 1; -
5 10136100 Pipe clamp 2; -
6 10509300 Pipe bracket 1; -
7 10136300 Double-pipe clip 2; -
8 10413400 Pipe bracket 1; -
9 10509200 Heater water outlet pipe- engine 1; -
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
